使用手冊
-
檔案名稱 版本 檔案大小 更新日期 下載 uATX-RYZEN user manualV10 14.5 MB 2024-03-01 Download
使用手冊
Micro-ATX
uATX-RYZEN
產品特色
Micro-ATX support AMD® Ryzen2 Processors, Dual channel DDR4 memory, PCIe slot, 6 x COM, 12 x USB, 4 x SATA 6Gb/s
• Micro ATX form factor
• Support AMD® Ryzen 2 Processors
• AMD® B450
• Dual Channel DDR4, 4 x DIMMs
• 2 x GbE LAN Ports
• 4 x SATA 6Gb/s Ports
• HDMI, Display Port, VGA ports for multiple display
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
• 5 x COM Ports (RS-232)
產品規格
Form Factor
Micro ATX
244W x 244D(mm)
CPU
Support AMD® RYZEN™ 2 7’5’3 CPU
AM4 µPGA (Summit Ridge/Raven Ridge/Pinnacle Ridge/Ravan2 Ridge/Picasso/Matisse)
TDP under 65W
Socket
1 x Socket AM4
Chipset
AMD® B450
Memory
4 x DDR4 DIMM sockets, Max. Capacity 64 GB
Support Dual channel DDR4 2666/2400/2133 MHz memory modules
Ethernet
2 x GbE LAN Ports (Realtek® RTL8111HS)
Video
Integrated Graphics Process - Radeon™ Vega 11/8/3 Graphics:
1 x HDMI 1.4
1 x Display Port
1 x VGA
(3 independent display outputs)
Audio
Realtek® Audio Codec
Storage
4 x SATA 6Gb/s Ports (RAID/0/1/10)
Expansion Slots
1 x PCIe x16 (Gen3 x16)
1 x PCIe x4 (Gen2 x2)
2 x PCIe x1 (Gen2 x1)
1 x 2280/2260/2242 M.2 M-Key (PCIe x4, SATA6Gb/s)
Internal I/O
1 x 24-pin ATX main power connector
1 x 4-pin ATX 12V power connector
1 x CPU fan header
2 x System fan headers
1 x Front panel header
1 x Front audio header
1 x 2W Speaker out header
4 x USB 2.0 headers
2 x USB 3.2 Gen 1 headers
5 x COM headers (RS-232)
1 x PS/2 Keyboard/Mouse Connector
1 x GPIO (8 bits) & SMBUS header
1 x Clear CMOS jumper
1 x Buzzer
1 x AT/ATX mode select jumper

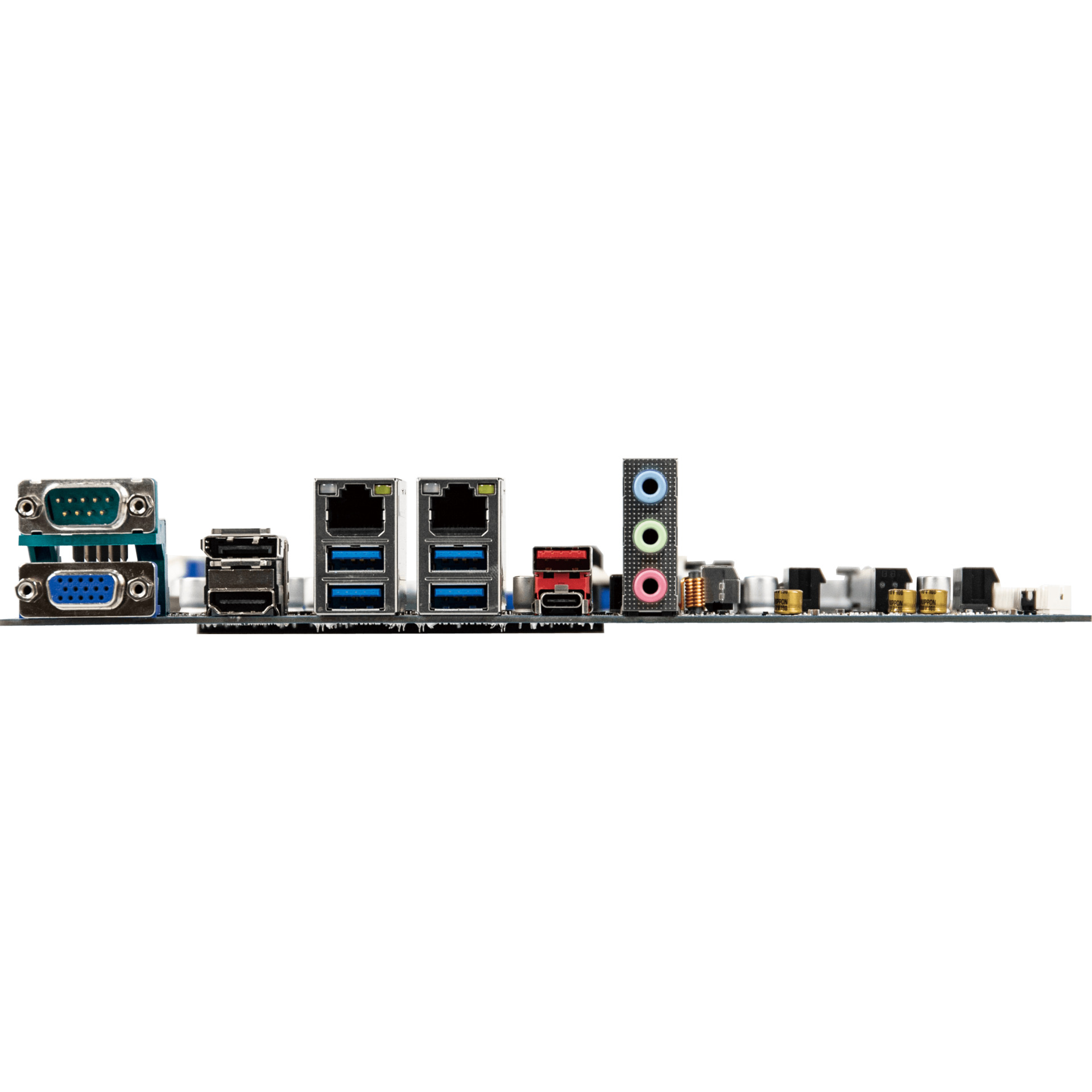

Rear l/O
3 x Audio Jacks (Line in, Line out, Mic in)
1 x COM Port (RS-232/422/485 & RI/5V/12V)
1 x HDMI
1 x Display Port
1 x VGA
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
1 x USB 3.2 Gen 2x1
1 x USB 3.2 Gen 2x1 (Type C)
TPM
1 x TPM header
OS Compatibility
Windows 10 (x64)
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -20°C to 70°C
Non-operating humidity: 0%-95% (non-condensing)
Packing Content
Carton size: 609 x 581 x 362 (mm)
Packing Capacity: 20pcs
Single Board weight: Approx. 0.6kg
Including:
IO Shield x 1 (12AIO-MZRYZ0-00R)
Order Information
9MZRYZBMNR-SI (Bulk Packing)
Optional Kit
TPM 2.0 module: 9CTM000NR-00
