使用手冊
-
檔案名稱 版本 檔案大小 更新日期 下載 uATX-H81A user manualV10 14.9 MB 2024-03-01 Download
使用手冊
Micro-ATX

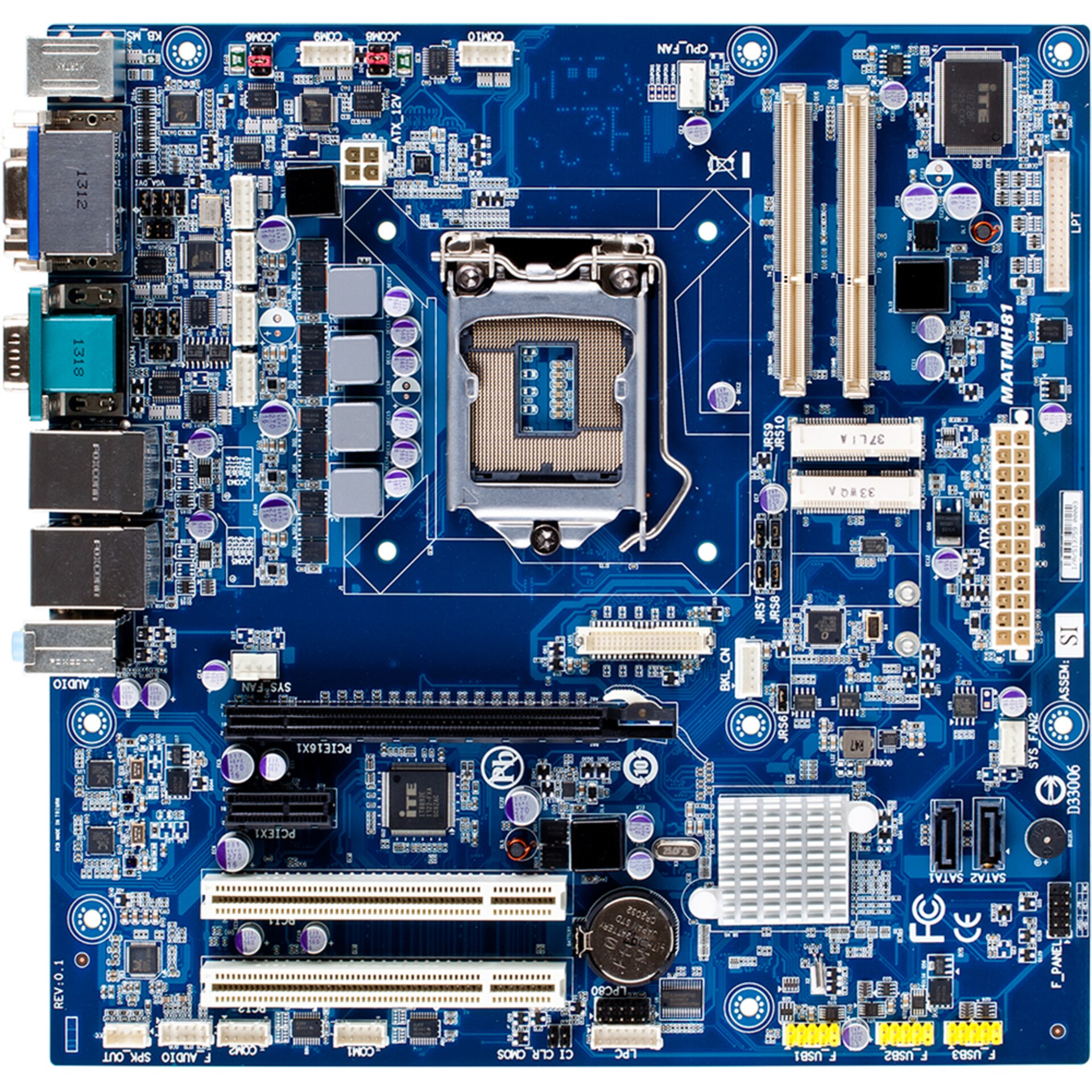

uATX-H81A
- EOL
產品特色
Micro-ATX with Intel® H81 Chipset, support 4th Generation Intel® Core™ Processors, Dual channel DDR3 memory, PCIe & PCI slot, 10 x COM, 10 x USB, 2 x SATA 3Gb/s
• Micro ATX form factor
• Intel® 4th Gen. Core™ processors
• Intel® H81 Express Chipset
• Dual Channel 2 x SO-DIMMs
• 2 x GbE LAN Ports (Realtek RTL8111G)
• 2 x SATA 3Gb/s Ports
• 10 x RS-232 COM Ports (2 x external, 8 x internal)
產品規格
Form Factor
Micro ATX
244W x 244D(mm)
CPU
Support for 4th Generation
Intel® Core™ i7/i5/i3, Pentium® & Celeron® processors in the LGA1150 package
TDP under 85W
L3 cache varies with CPU
Socket
1 x LGA 1150
Chipset
Intel® H81 Express Chipset
Memory
2 x DDR3 SO-DIMM sockets, Max. Capacity 16GB
Support Dual channel DDR3 1600/1333 MHz memory modules
Ethernet
2 x GbE LAN Ports (Realtek RTL8111G)
Video
Integrated Graphics Processor - Intel® HD Graphics support:
1 x DVI-D port, supporting a maximum resolution of 1920x1200 @60Hz
1 x VGA port, supporting a maximum resolution of 1920x1200 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1080 @60Hz (18/24bit)
(2 independent display outputs)
Audio
Realtek® Audio Codec
Storage
2 x SATA 3Gb/s Ports
Expansion Slots
1 x PCIe x16 (Gen3 x16)
1 x PCIe x1 (Gen2 x1)
2 x PCI
1 x Half-size mini-PCIe
1 x Full-size mini-PCIe
Internal I/O
1 x 24-pin ATX main power connector
1 x 4-pin ATX 12V power connector
1 x CPU fan header
2 x System fan headers
1 x Front panel header
1 x Front audio header
1 x 2W speaker out header
6 x USB 2.0 headers
6 x COM headers (RS-232)
2 x COM headers (RS-232 & RI/5V/12V)
1 x LPC
1 x LPT
1 x GPIO (8 bits) & SMBUS header
1 x Clear CMOS jumper
1 x Buzzer

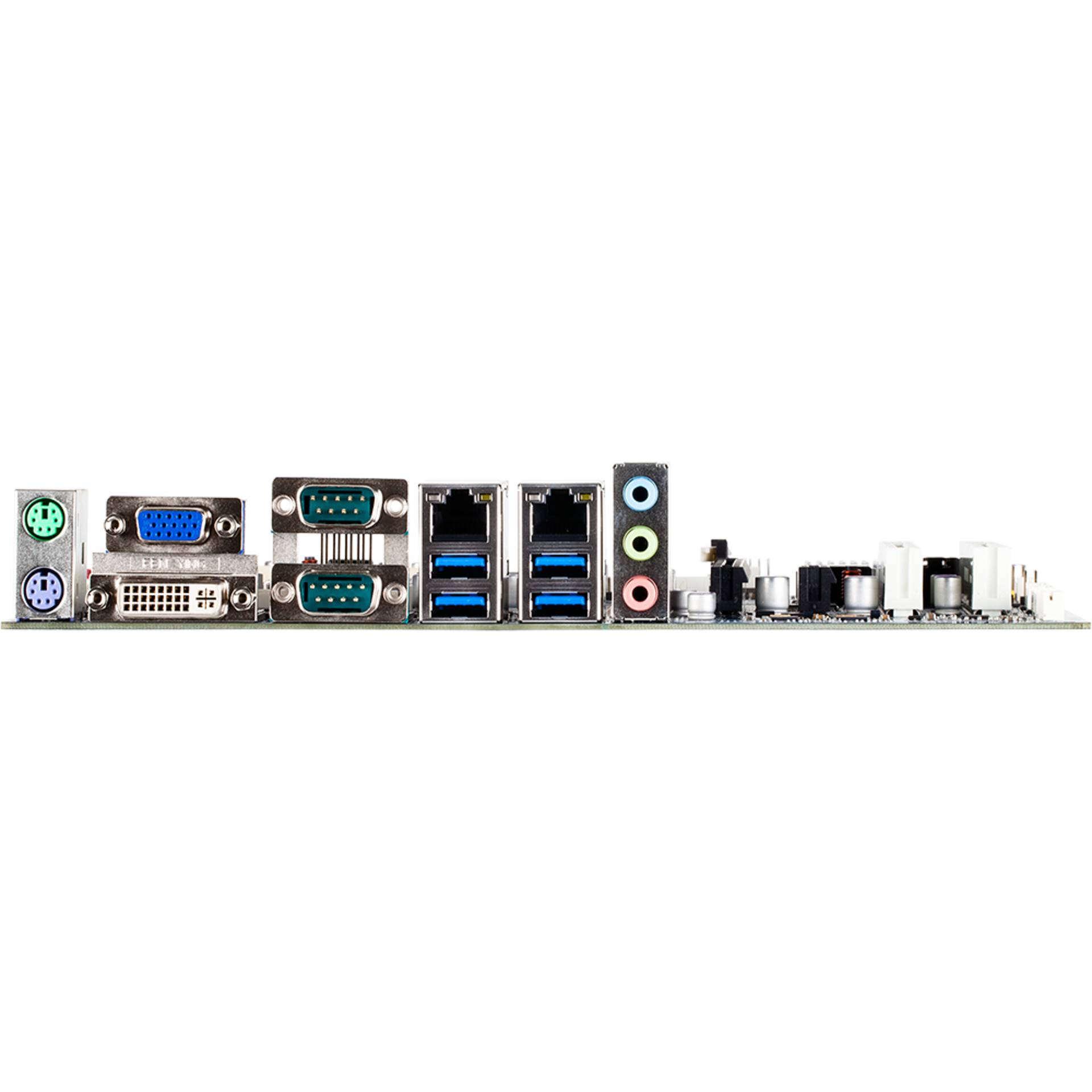

Rear l/O
3 x Audio Jacks (Line in, Line out, Mic in)
2 x COM Ports (RS-232/422/485)
1 x VGA
1 x DVI-D
2 x RJ45 LAN Ports
4 x USB 3.0
1 x PS2 Keyboard/Mouse
TPM
Onboard TPM 1.2 security chip
Infineon SLB9635TT1.2 controller
OS Compatibility
Windows 8.1 (x32/x64)
Windows 7 (x32/x64)
Operating Properties
Operating temperature: -10°C to 60°C
Operating humidity: 0-85% (non-condensing)
Non-operating temperature: -20°C to 70°C
Non-operating humidity: 0%-85% (non-condensing)
Packing Content
BOX Packing Capacity: 10pcs
Carton size: 545 x 355 x 287(mm)
Content:
IO Shield x 1 (12AIO-MATMH0-00R)
Order Information
9MATMH81NR-SI (Bulk Packing)
9MATMH81MR-SI (Box Packing)
請選擇驅動系統：
-
USB 3.0
檔案名稱 版本 檔案大小 更新日期 下載 uATX-H81A_Intel® USB3.0 Driver2.5.0.19 5.2 MB 2024-03-09 Download -
VGA
檔案名稱 版本 檔案大小 更新日期 下載 uATX-H81A_Graphic Driver15.33.8.64.3345 138.3 MB 2024-03-09 Download -
Audio
檔案名稱 版本 檔案大小 更新日期 下載 uATX-H81A_Realtek Audio Driver3.74 215.1 MB 2024-03-09 Download -
LAN
檔案名稱 版本 檔案大小 更新日期 下載 uATX-H81A_1G LAN Driver7077 5.8 MB 2024-03-09 Download -
Chipset
檔案名稱 版本 檔案大小 更新日期 下載 uATX-H81A_Chipset Driver9.4.0.1026 5.4 MB 1970-01-01 Download
驅動程式
-
檔案名稱 版本 檔案大小 更新日期 下載 uATX-H81A user manualV10 14.9 MB 2024-03-01 Download
使用手冊
