ユーザーマニュアル
-
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB user manualV10 11.1 MB 2024-03-30 Download
manual
Mini-ITX

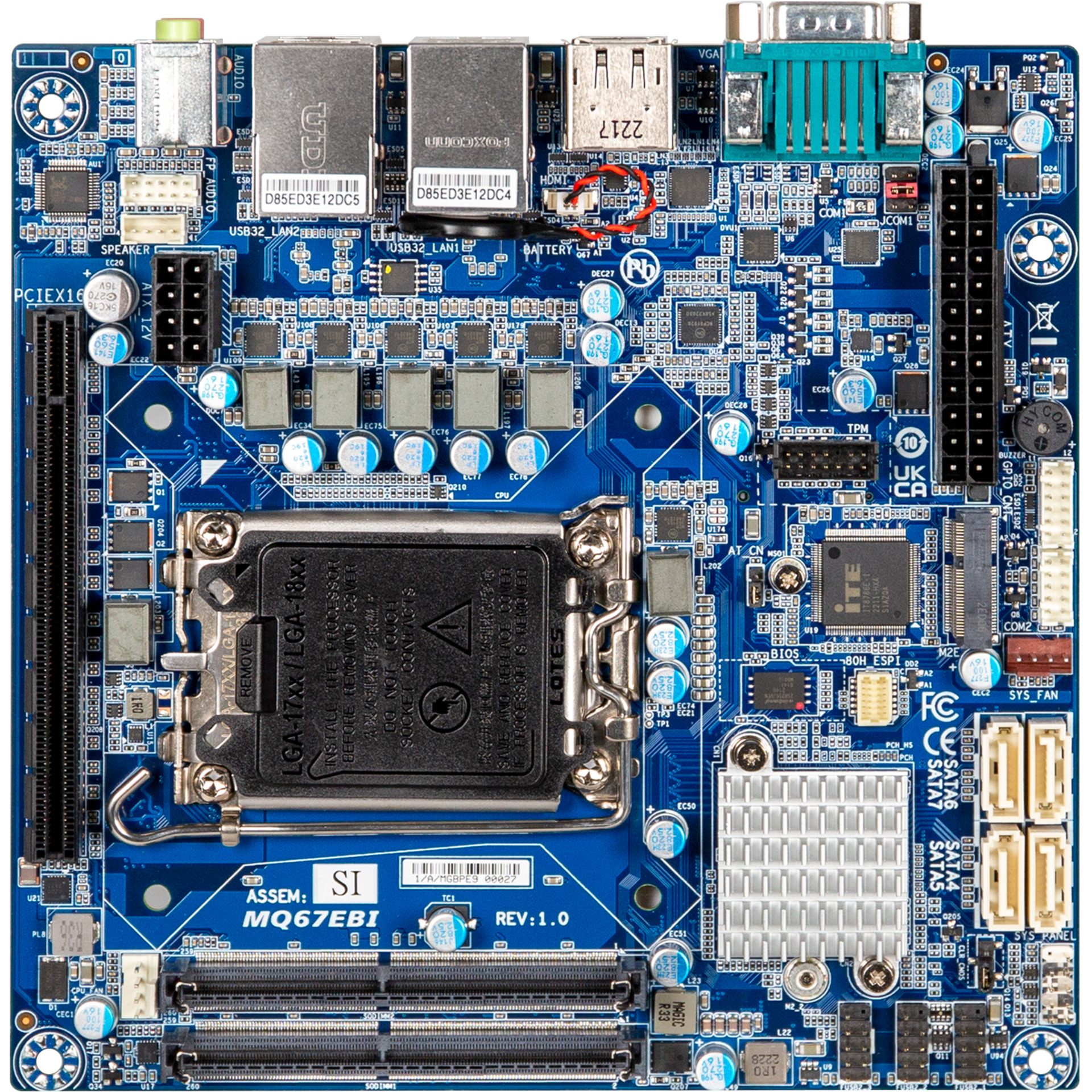

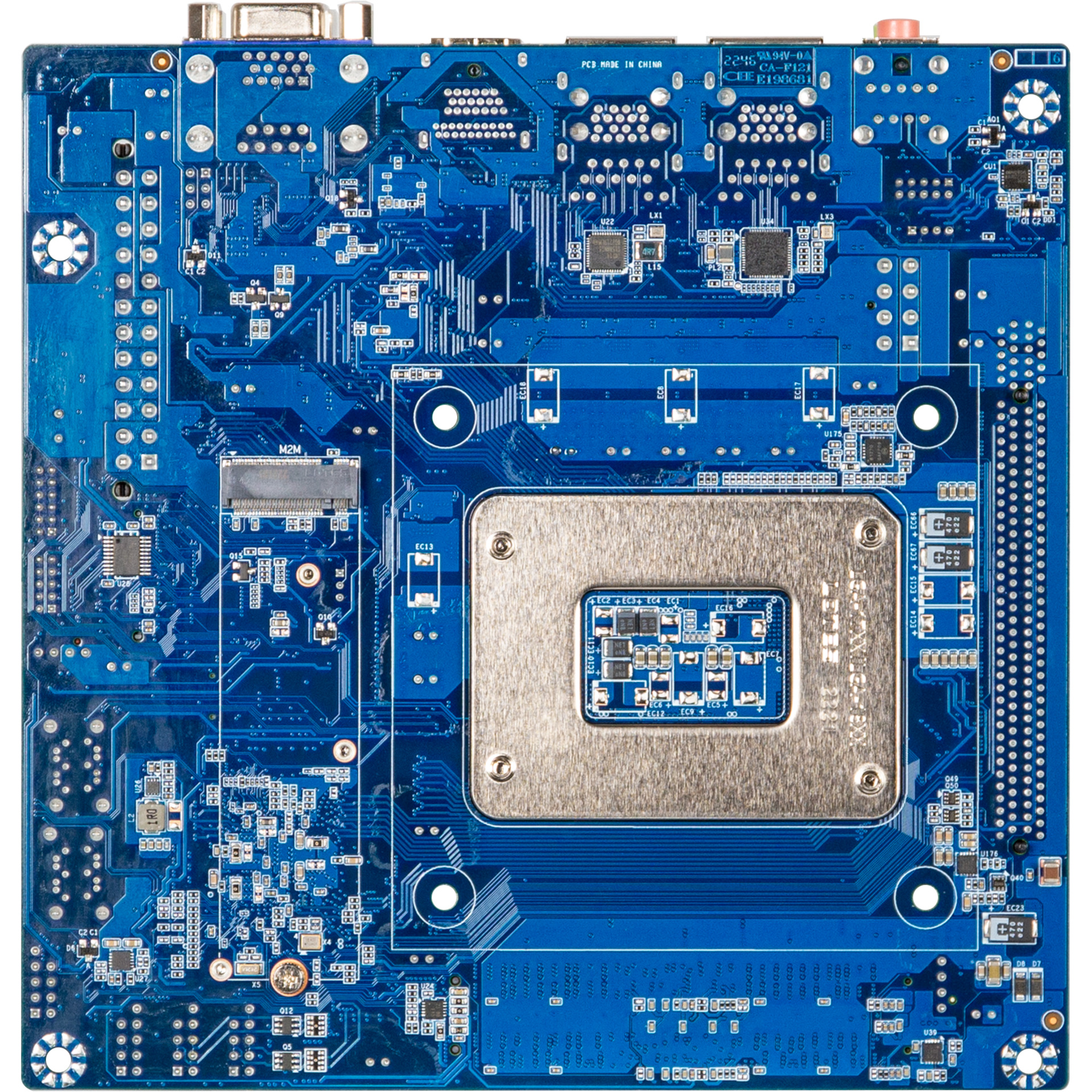

mITX-Q67EB
概要・特長
Mini-ITX with Intel® Q670E Chipset, support 14th/13th/12th Generation Intel® Core™ Processors, Dual channel DDR4 memory, PCIe, 2 x COM, 10 x USB, 4 x SATA 6Gb/s
• Mini-ITX form factor
• Support 14th/13th/12th Generation Intel® Core™ Processors
• Intel® Q670E Chipset
• Dual Channel DDR4, 2 x SO-DIMMs
• 1 x GbE LAN Port
• 1 x 2.5GbE LAN Port
• 4 x SATA 6Gb/s Ports
• HDMI, Display Port, VGA ports for multiple display
• 1 x COM Port (RS-232)
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
製品仕様
Form Factor
Mini-ITX
170W x 170D(mm)
CPU
Support for 14th/13th/12th Generation
Intel® Core™ i9/i7/i5/i3, Pentium® and Celeron® processors in the LGA1700 package
TDP under 65W
Socket
1 x LGA 1700
Chipset
Intel® Q670E Chipset
Memory
2 x DDR4 SO-DIMM sockets, Max. Capacity 64 GB
Support Dual channel DDR4 3200 MHz memory modules
Ethernet
1 x GbE LAN Port (Intel® I219LM)
1 x 2.5GbE LAN Port (Intel® I226V)
Video
Integrated Graphics Processor - depends on CPU:
1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x DP port, supporting a maximum resolution of 4096x2160 @60Hz
1 x VGA port, supporting a maximum resolution of 1920x1200 @60Hz
(3 independent display outputs)
Audio
Realtek® Audio codec
Storage
4 x SATA 6Gb/s Ports
RAID
RAID 0/1/5/10
Expansion Slots
1 x PCIe x16 (Gen 4x16)
1 x 2280 M.2 M-Key (PCIe Gen 3x4)
1 x 2230 M.2 E-Key (WiFi/BT)
Internal I/O
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
6 x USB 2.0 headers
1 x COM header (RS-232)
1 x GPIO (8 bits) & SMBus header
1 x Clear CMOS jumper
1 x Buzzer
1 x AT/ATX mode select jumper

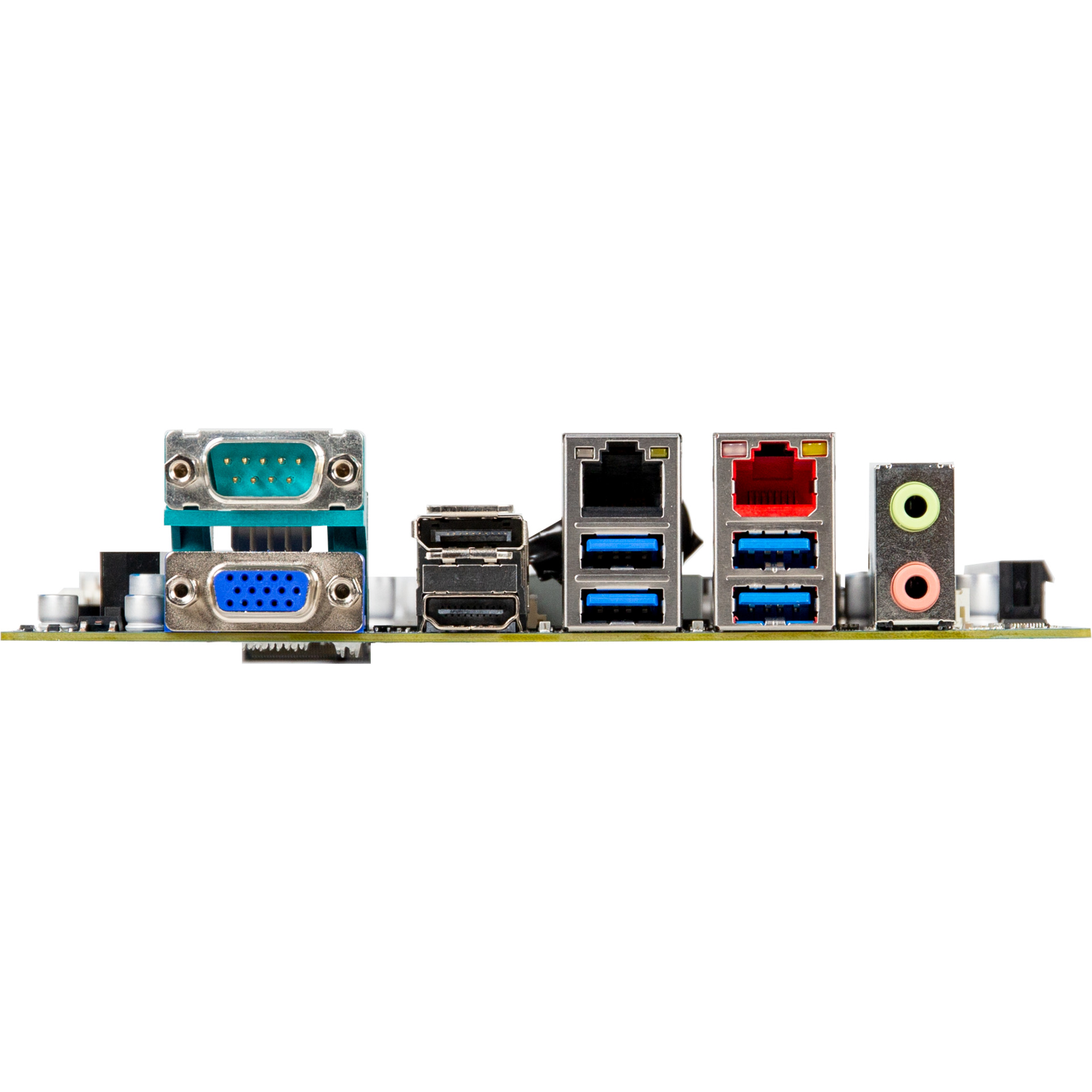

Rear l/O
2 x Audio Jacks (Line out, Mic in)
1 x COM Port (RS-232/422/485 & RI/5V/12V)
1 x HDMI
1 x Display Port
1 x VGA
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
TPM
1 x TPM header
OS Compatibility
Windows 10/11 (x64)
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 0%-95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size : 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.8kg
Including:
IO Shield x 1 (P/N: 12AIO-MQ67EB-00R)
SATA Cable x 1 (P/N: 12CF1-2SAT1B-01R)
Order Information
9MQ67EBIMR-SI (Box packing)
Optional Kit
CPU Cooler P/N: 25ST0-037820-Y0R
CPU Cooler Backplate P/N: 12KRH-0A1700-00R
TPM 2.0 module P/N: 9CTM010NR-00
駆動システムを選択してください：
-
Intel® Serial IO
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB_Intel® Serial IO Driver30.100.2221.20 1.836 MB 2024-03-30 Download -
VGA
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB_Graphic Driver31.0.101.3889 603.2 MB 2024-03-30 Download -
Intel® Management Engine
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB_Intel® Management Engine Driver2229.3.2.0 252.8 MB 2024-03-30 Download -
Intel® RST
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB_Intel® RST Driver19.5.0.1037.1 5.215 MB 2024-03-30 Download -
Intel® SST
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB_Intel® SST Driver Installation SOP10.29.0.9677 0.51 MB 2025-01-21 Download mITX-Q67EB_Intel® SST Driver (BIOS need at least F3 version), BT Intel LE Audio default is disable (Since BIOS F6 version). If needed, please enable it in the BIOS. Windows 10 and Windows 11 version 21H2 are not support.10.29.0.9677 113.2 MB 2025-01-14 Download -
Audio
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB_Realtek Audio Driver6.0.9626.1 83.1 MB 2024-04-16 Download -
LAN
-
Chipset
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB_Chipset Driver10.1.37.7 4.409 MB 2024-03-30 Download
Drivers
-
CPU
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB CPU list0.28 MB 2024-10-14 Download -
HDD/SSD
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB HDD/SSD list0.24 MB 2024-10-04 Download -
M.2 2280 module
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB M.2 2280 module list0.26 MB 2024-10-04 Download -
Memory
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB Memory list0.26 MB 2024-10-04 Download
Support list
-
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-Q67EB user manualV10 11.1 MB 2024-03-30 Download
manual
