ユーザーマニュアル
-
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E user manualV10 7.9 MB 2024-03-30 Download
manual
Mini-ITX

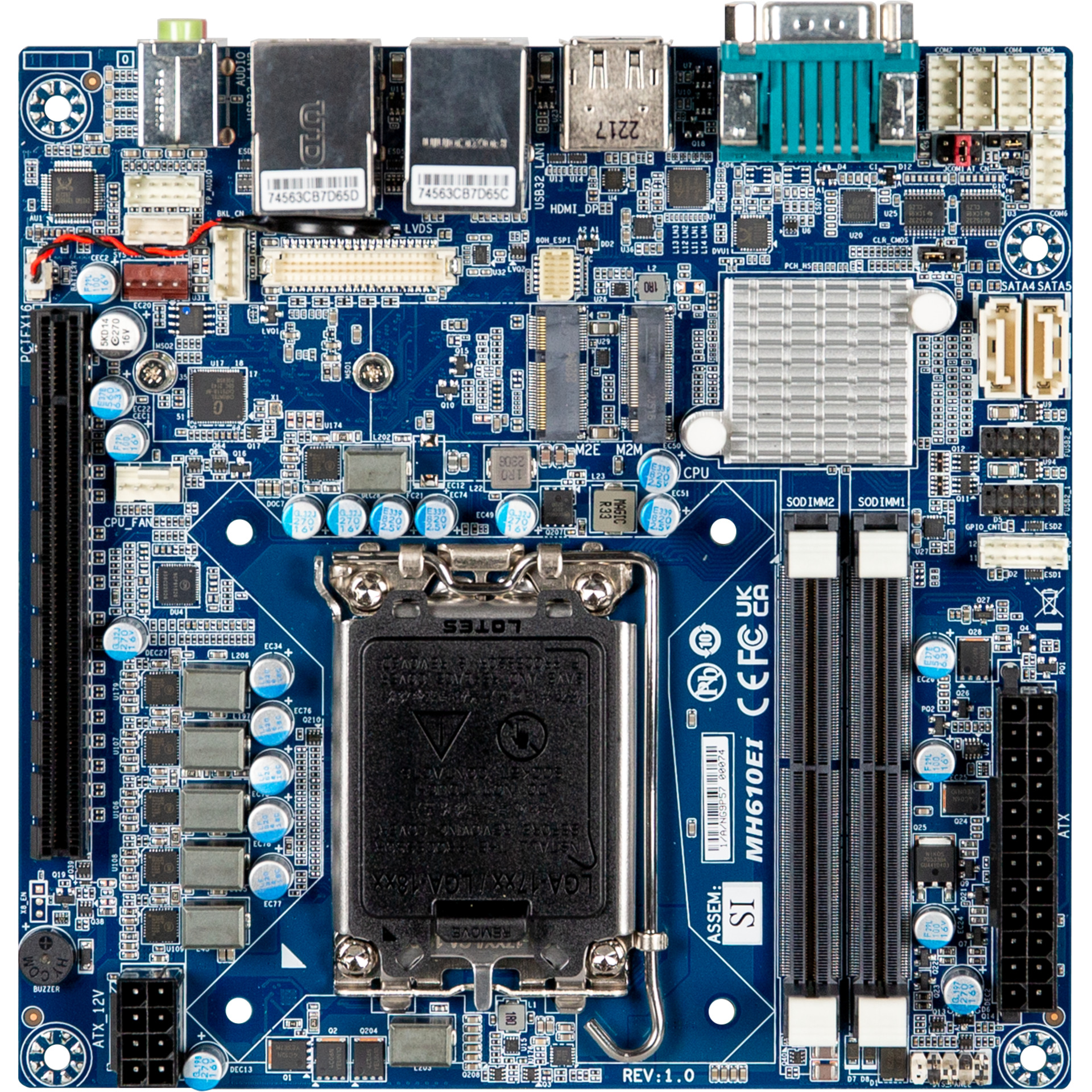

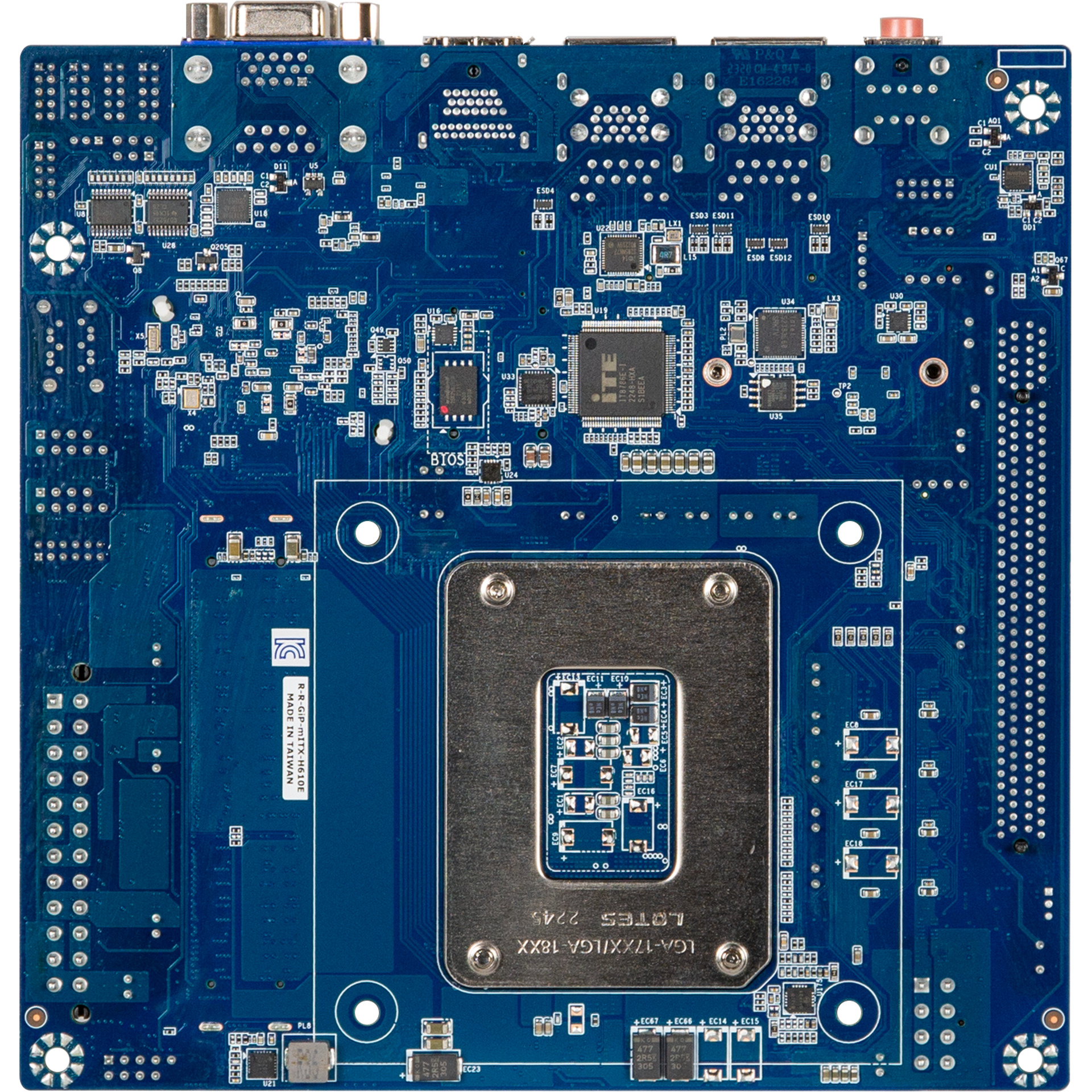

mITX-H610E
概要・特長
Mini-ITX with Intel® H610 Chipset, support 14th/13th/12th Generation Intel® Core™ Processors, Dual channel DDR5 memory, PCIe, 6 x COM, 8 x USB, 2 x SATA 6Gb/s
• Mini-ITX form factor
• Support 14th/13th/12th Generation Intel® Core™ Processors
• Intel® H610 Chipset
• Dual Channel DDR5, 2 x SO-DIMMs
• 1 x 2.5GbE LAN Port
• 1 x GbE LAN Port
• 2 x SATA 6Gb/s Ports
• HDMI, DP, VGA, LVDS for multiple display
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
• 1 x COM Port (RS-232/422/485)
• 4 x COM Ports (RS-232)
製品仕様
Form Factor
Mini-ITX
170W x 170D (mm)
CPU
Support for 14th/13th/12th Generation
Intel® Core™ i9/i7/i5/i3, Pentium® and Celeron® processors in the LGA1700 package
TDP under 65W
Socket
1 x LGA 1700
Chipset
Intel® H610 Chipset
Memory
2 x DDR5 SO-DIMM sockets, Max. Capacity 64 GB
Support Dual channel DDR5 4800 MHz memory modules
Ethernet
1 x GbE LAN Port (Intel® I219V)
1 x 2.5GbE LAN Port (Intel® I226V)
Video
Integrated Graphics Processor - depends on CPU:
1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x DP port, supporting a maximum resolution of 4096x2160 @60Hz
1 x VGA port, supporting a maximum resolution of 1920x1080 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz
(3 independent display outputs)
Audio
Realtek® ALC897
Storage
2 x SATA 6Gb/s Ports
Expansion Slots
1 x PCIe x16 (Gen 3x16)
1 x 2280 M.2 M-Key (PCIe Gen3x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key
Internal I/O
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W speaker out header
4 x USB 2.0 headers
1 x COM header (RS-232/422/485)
4 x COM headers (RS-232)
1 x GPIO (8 bits) & SMBus header
1 x Backlight control header
1 x Clear CMOS jumper
1 x Buzzer
1 x AT/ATX mode select jumper

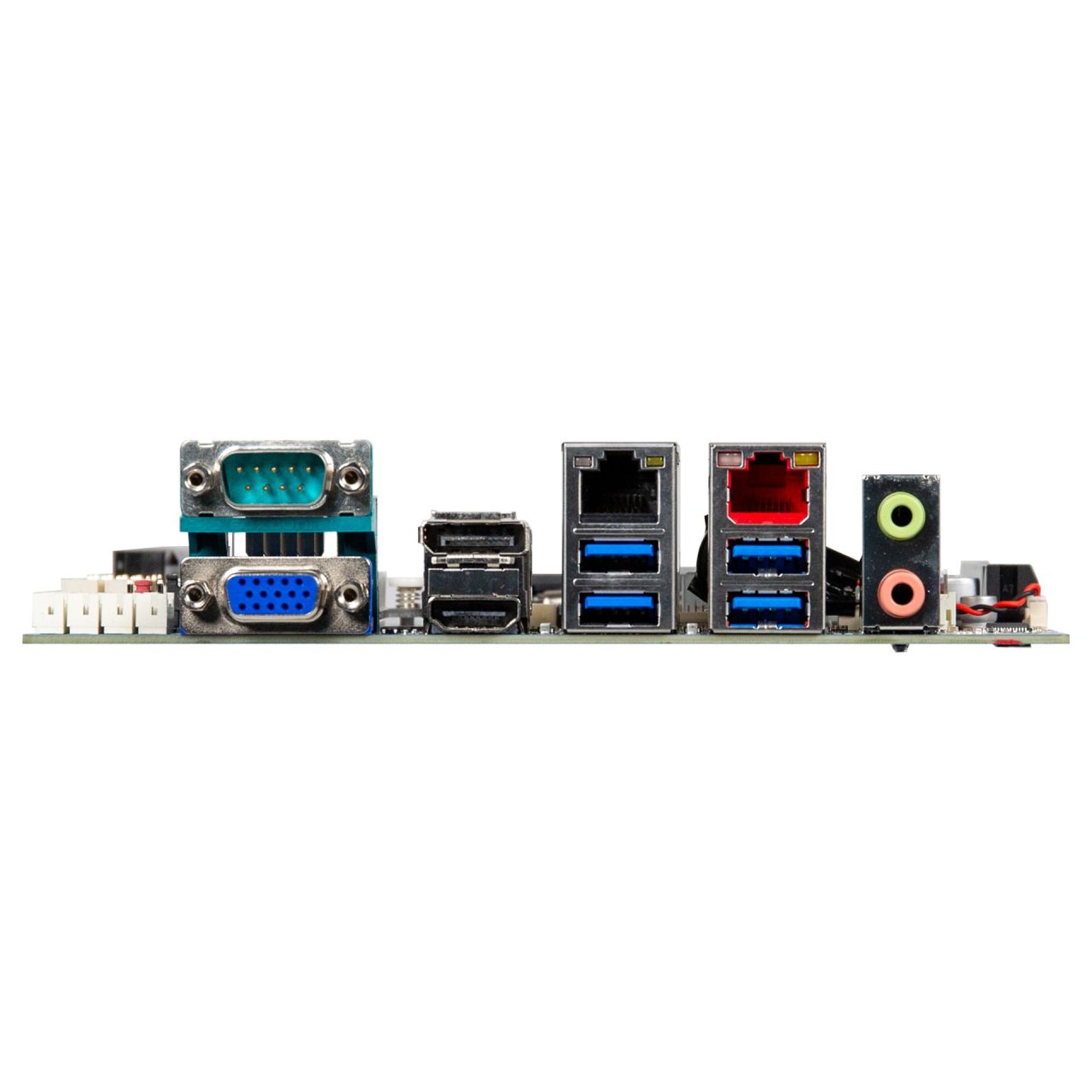

Rear l/O
2 x Audio Jacks (Line out, Mic in)
1 x COM Port (RS-232/422/485 & RI/5V/12V)
1 x HDMI
1 x Display port
1 x VGA
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
TPM
Onboard TPM 2.0 security chip
Infineon SLB9670VQ2.0
OS Compatibility
Windows 10/11 (x64)
Operating Properties
Operating temperature: 0°C to 60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 0%-95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size : 221 x 178 x 65 (mm)
Including:
IO Shield x 1 (P/N: 12AIO-MH610E-00R)
SATA Cable x 1 (P/N: 12CF1-2SAT1B-01R)
Order Information
9MH610EIMR-SI (Box packing)
Optional Kit
CPU Cooler : 25ST0-037820-Y0R
CPU Cooler Backplate : 12KRH-0A1700-00R
駆動システムを選択してください：
-
Intel® Serial IO
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E_Intel Serial IO Driver30.100.2237.26 2.158 MB 2024-03-30 Download -
VGA
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E_Intel® Graphic Driver31.0.101.4091 725.5 MB 2024-03-30 Download -
Intel® Management Engine
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E_Intel® Management Engine Driver2251.4.2.0 614.7 MB 2024-03-30 Download -
Intel® SST
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E_Intel® SST Driver (BIOS need at least F2 version), BT Intel LE Audio default is disable (Since BIOS F7 version). If needed, please enable it in the BIOS. Windows 10 and Windows 11 version 21H2 are not support.10.29.0.9677 113.1 MB 2025-01-03 Download mITX-H610E_Intel® SST Driver Installation SOP10.29.0.8467 0.51 MB 2024-03-30 Download -
Audio
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E_Realtek Audio Driver6.0.9517.1 83.1 MB 2024-08-07 Download -
LAN
-
Chipset
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E_Chipset Driver10.1.45.9 4.546 MB 2024-03-30 Download
Drivers
-
CPU
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E CPU list0.26 MB 2024-10-14 Download -
HDD/SSD
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E HDD/SSD list0.28 MB 2024-10-04 Download -
M.2 2280 module
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E M.2 2280 module list0.32 MB 2024-10-04 Download -
Memory
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E Memory list0.21 MB 2024-10-04 Download
Support list
-
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード mITX-H610E user manualV10 7.9 MB 2024-03-30 Download
manual
