Mini-ITX

mITX-1505A (Rev 1.0)

概要・特長

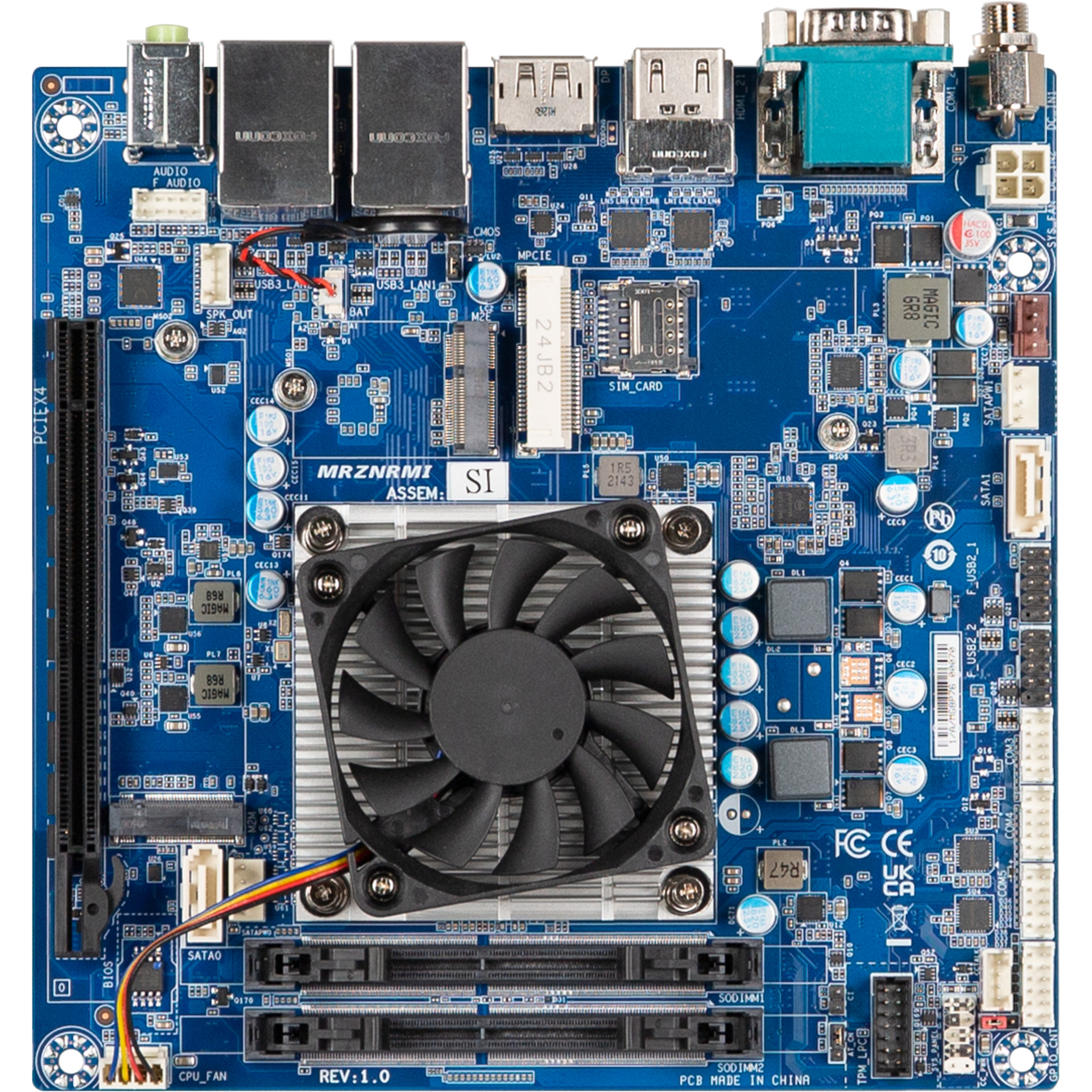

Mini-ITX Embedded Motherboard with AMD Ryzen™ R1505G Embedded Processor, Dual channel DDR4 memory, PCIe, 5 x COM, 8 x USB, 2 x SATA 6Gb/s



• Mini-ITX form factor
• AMD Ryzen™ R1505G Embedded Processor
• Dual Channel DDR4, 2 x SO-DIMMs
• 2 x GbE LAN Ports
• 2 x SATA 6Gb/s Ports
• HDMI, Display Port for multiple display
• 4 x USB 3.2 Gen 1
• 5 x COM Ports (RS-232)

SHARE
fb_share
linkedin_share

製品仕様

Form Factor

Mini-ITX
170W x 170D (mm)

CPU

AMD Ryzen™ R1505G Embedded Processor with Radeon™ Vega 3 Graphics
2 cores, 4 threads, 2.4GHz, up to 3.3GHz
TDP 25W

Socket

1 x FP5 Type 1

Chipset

SoC

Memory

2 x DDR4 SO-DIMM sockets, Max. Capacity 32 GB
Support Dual channel DDR4 2400 MHz memory modules

Ethernet

2 x GbE LAN Ports

Video

Integrated Graphics Processor -
AMD Radeon™ Vega 8 Graphics:
2 x HDMI 2.0, supporting a maximum resolution of 4096x2160 @60Hz
1 x Display port, supporting a maximum resolution of 3840x2160 @60Hz

(3 independent display outputs)

Audio

Realtek® Audio Codec

Storage

2 x SATA 6Gb/s ports

Expansion Slots

1 x PCIe x16 (Gen3 x4)
1 x 2280 M.2 M-Key (SATA 6Gb/s)
1 x 2230 M.2 E-Key (PCIe x1 + USB 2.0)
1 x Full-size Mini PCIe with SIM slot (PCIe x1 + USB 2.0)

Internal I/O

1 x 4-pin ATX main power connector
2 x SATA power connectors
1 x CPU fan header
1 x System fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
1 x Chassis Intrusion detect header
4 x USB 2.0 headers
3 x COM headers (RS-232)
1 x ccTalk header
1 x GPIO (8 bits) & SMBus header
1 x Clear CMOS jumper
1 x AT/ATX mode select jumper

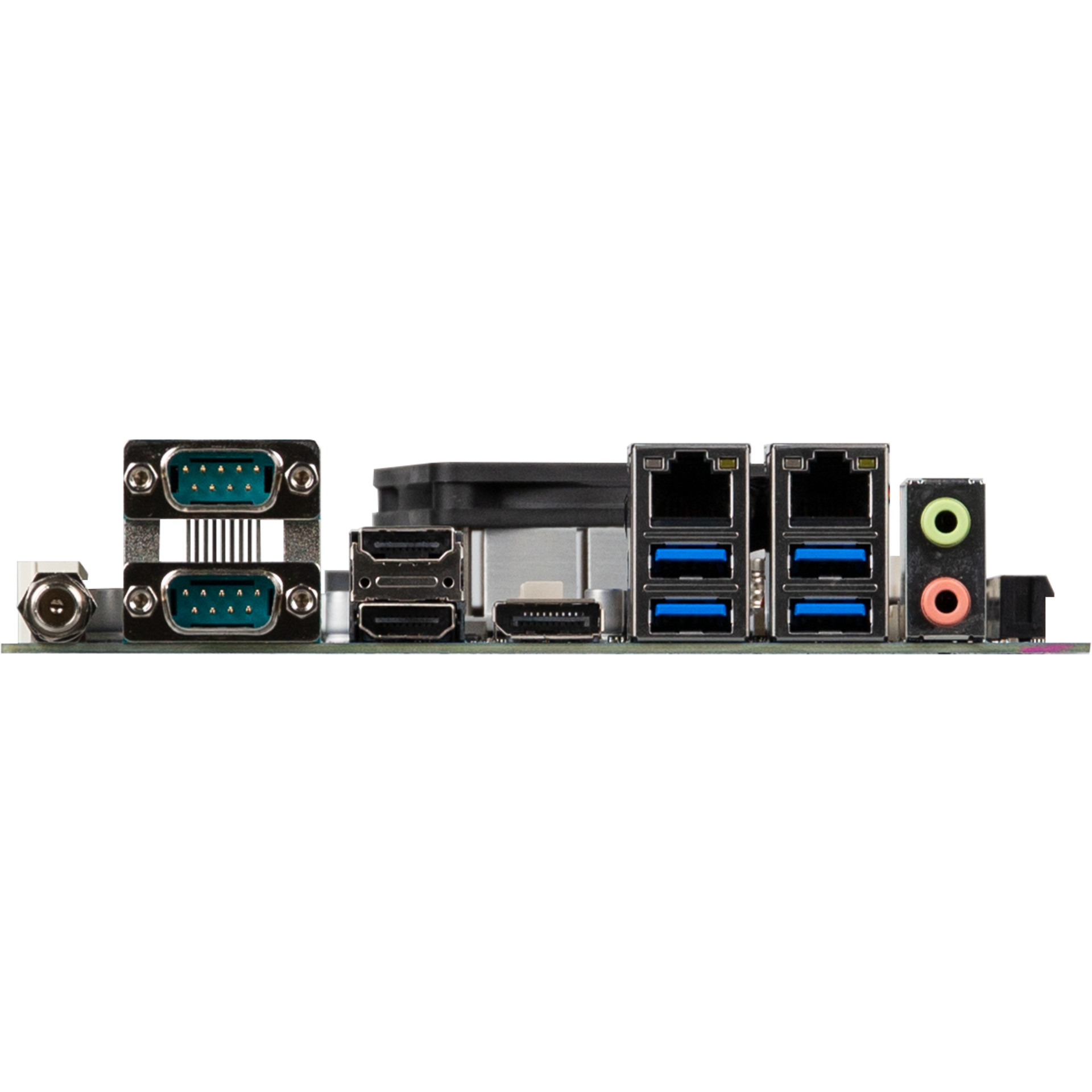

Rear l/O

2 x Audio Jacks (Line out, Mic in)
2 x COM Ports (RS-232)
2 x HDMI
1 x Display Port
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
1 x DC Jack (+12~24VDC)

TPM

1 x TPM header

OS Compatibility

Windows 10 (x64)

Operating Properties

Operating temperature: 0°C to 60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 0%-95% (non-condensing)

Packing Content

Carton size: 556 x 476 x 244 (mm)
Packing Capacity: 10pcs

Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.8kg

Including:
IO Shield x 1 (P/N: 12AIO-MRZRMI-00R)
SATA power Cable x 1 (P/N: 25CRI-300003-S9R)
Gasket for HDMI connector x 2 (P/N: 25BE0-MRZN00-S1R)

Order Information

9MRZNRMIMR-SI (Box packing)

Optional Kit

TPM 2.0 module : 9CTM000NR-00

技術サポート

すべてのデータ
駆動システムを選択してください:
    Drivers
  • VGA
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-1505A_Graphic Driver
    30.0.14020.2 828.2 MB 2024-03-30 Download
  • Audio
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-1505A_Realtek Audio Driver (ALC269)
    6.0.9344 29.0 MB 2024-03-30 Download
  • LAN
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-1505A_1G LAN Driver for Win10
    10.56.119.2022 4.8 MB 2024-03-30 Download
    mITX-1505A_1G LAN Driver for Win11
    1168.6.215.2022 4.7 MB 2024-03-30 Download
  • Chipset
    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-1505A_Chipset Driver
    1.0.0.24 54.7 MB 2024-03-30 Download
    manual
  • ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    mITX-1505A v1.0 user manual
    V10 2024-03-30 Download
