Smart Display Module (SDM)
SDM-3350L-QV
概要・特長

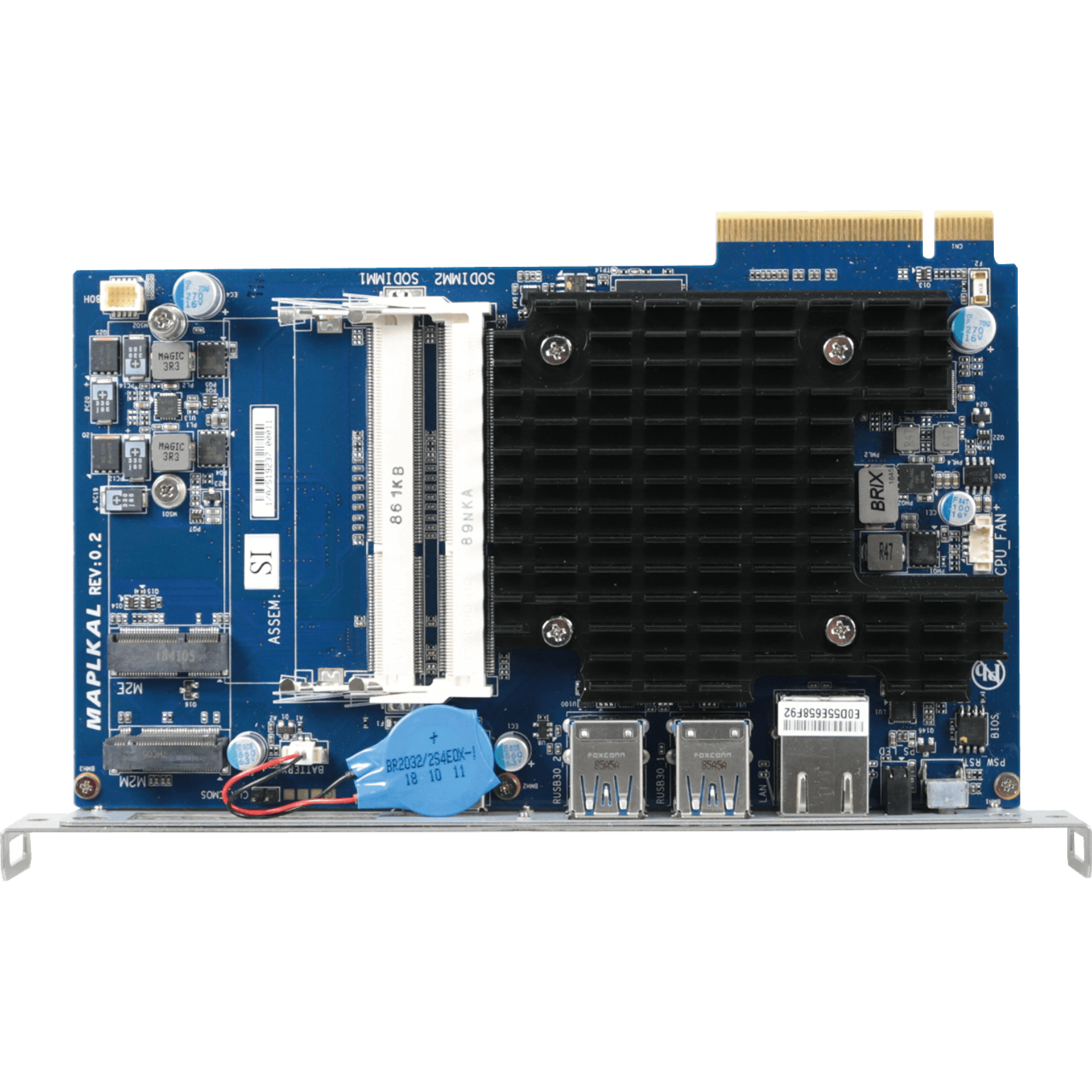

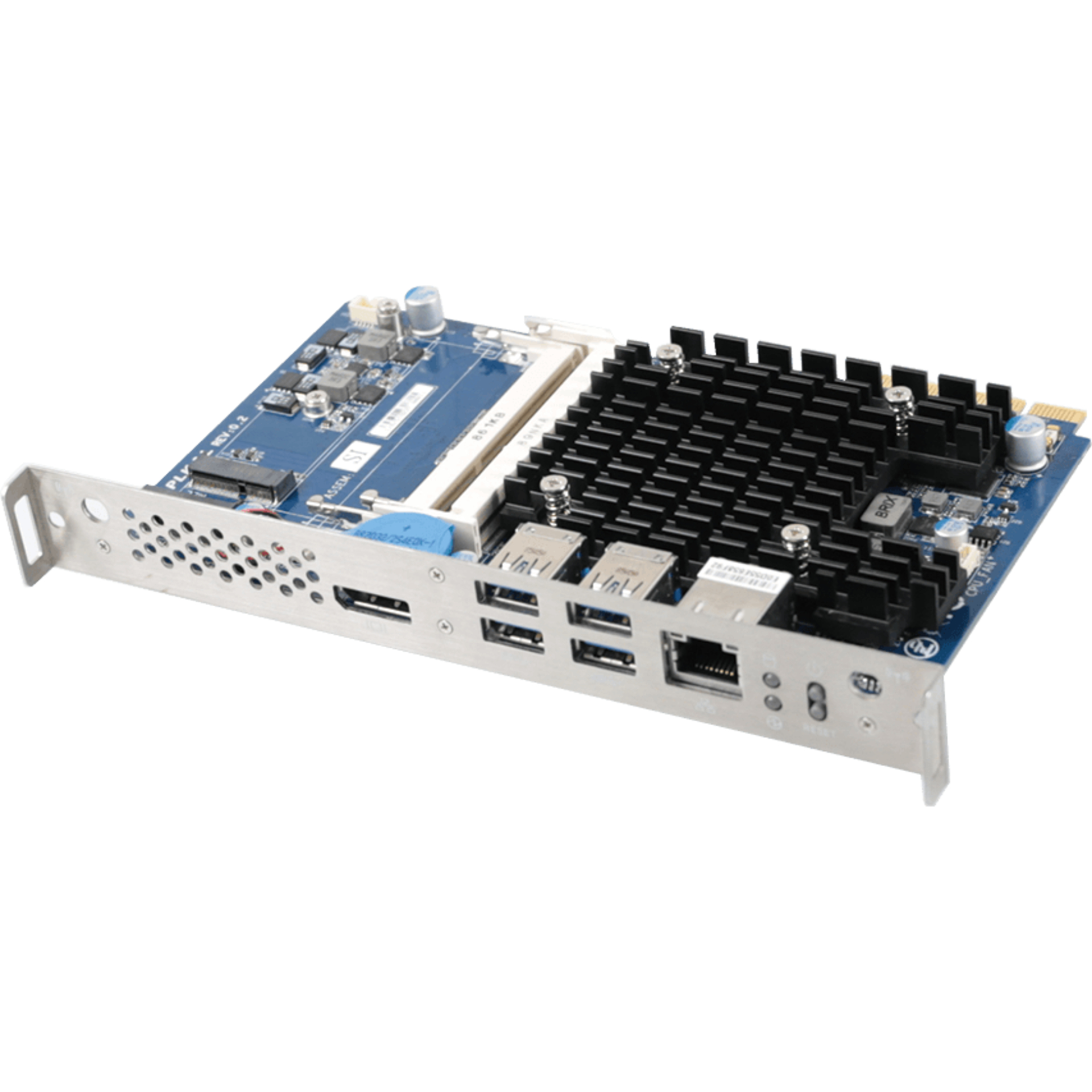

Intel® Smart Display Module with Intel® Celeron® N3350 Processor, Fanless Design and 3 Independent Display Output
• Intel® Celeron® N3350 Processor
• Dual Channel DDR3L, 2 x SO-DIMMs
• 1 x HDMI and 2 x Display Port for 3 independent display outputs
• 1 x GbE LAN Port
• M.2 with SATA 6Gb/s
• 4 x USB 3.2 Gen 1
• 1 x eMMC 32GB
As display panels become thinner and power-effecient with high performance, Intel® is presenting Smart Display Module (SDM), it's almost one-third size of OPS, but still an all-in-one integrated board with full computing capability and scalability powered by Intel® Celeron® N3350 processor and Intel® HD Graphics 500 chipset. SDM-3350L-QV supports 3 independent display output of 1 x HDMI and 2 x Display Port up to 4K resolution as well as 4 x USB 3.2 Gen 1 for various peripheral connections.
Its form factor without enclosure brings the benefit of cost-effective on total solution design and integration flexibility to meet space-limited requirement. It can be built in or externally plugged into a display panel to work mainly for commercial and retail markets, such as Interactive Whiteboard, menuboard, video wall, KIOSK and digital signage, etc. The end user can update software content from remote location, and furthermore, quickly remove and replace SDM for maintainance or hardware upgrade purpose to save CAPEX and OPEX.
製品仕様
Form Factor
SDM-Large
175W x 100D(mm)
CPU
Intel® Celeron® N3350 Processor
14nm, 2 cores, 2 threads, up to 2.4 GHz
TDP 6W
Socket
1 x FCBGA 1296
Memory
2 x DDR3L SO-DIMM sockets, Max. Capacity 8 GB
Support Dual Channel DDR3L 1866 MHz memory modules
Ethernet
1 x GbE LAN Port (Realtek® RTL8111HS)
Video
Integrated Graphics Processor -Intel® HD Graphics 500:
Support SDM interface: HDMI & DP (FHD)
Rear IO: DP (FHD)
1 x HDMI 1.4 port (SDM), supporting a maximum resolution of 3840x2160 @30Hz
2 x DP port (Rear/SDM), supporting a maximum resolution of 1920x1080 @30Hz
(3 independent display outputs)
Audio
Intel® Integrated Audio
Storage
1 x eMMC 32GB
Expansion Slots
1 x 2280 M.2 M-Key (SATA 6Gb/s)
1 x 2230 M.2 E-key (WiFi/BT)

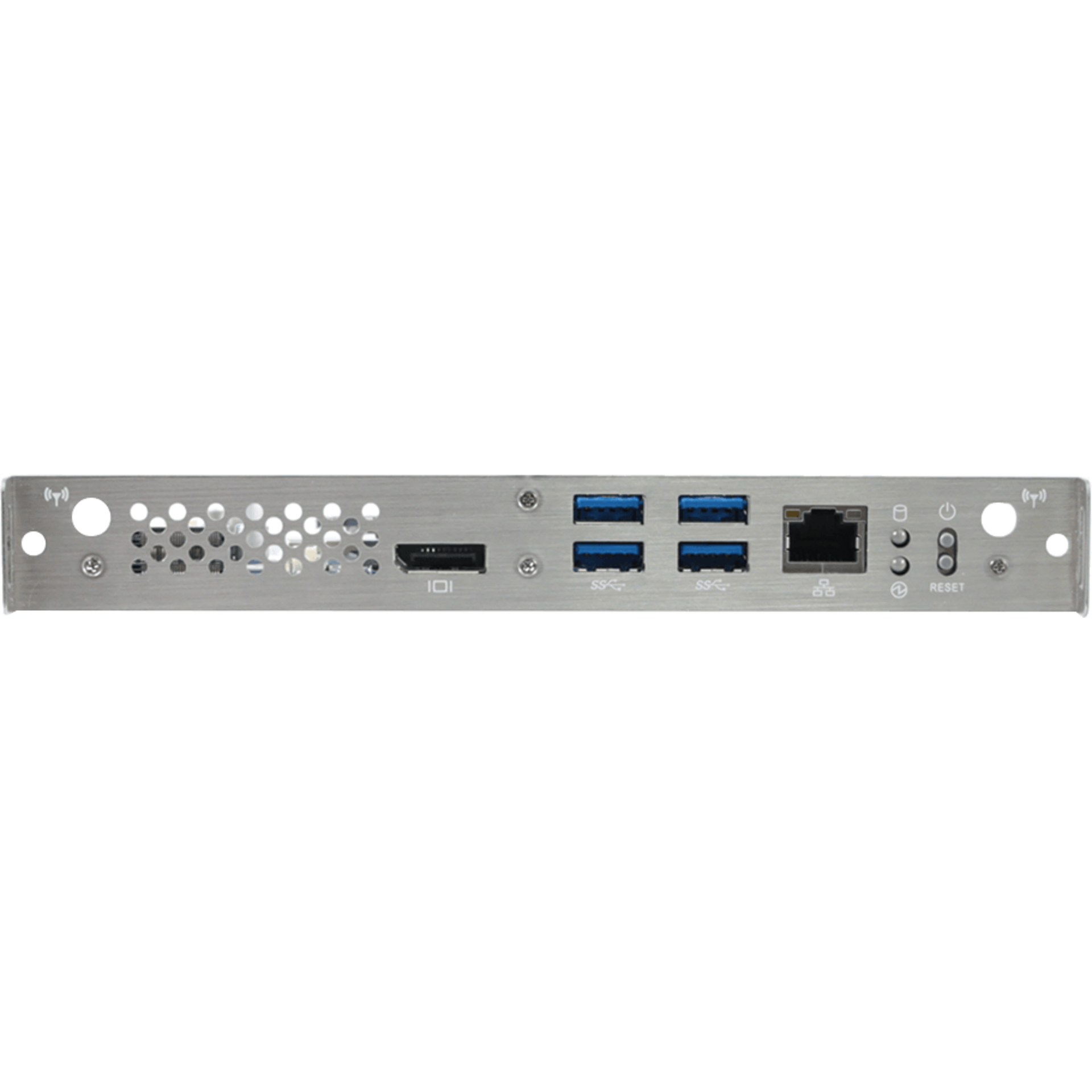

Rear l/O
1 x Display Port
1 x RJ45 LAN Port
4 x USB 3.2 Gen 1
1 x PWR LED
1 x HDD LED
2 x External Antenna Holes (Optional)
1 x Reset button
1 x Power button
OS Compatibility
Windows® 10 (x64)
Operating Properties
Operating temperature: 0°C to +55°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to +85°C
Non-operating humidity: 0%-95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.46kg
Including:
Screw Kit with #0 ZIPLOCK BAG SCREW-BIND M3.0*L5.0 NI x 2pcs (P/N: 25KSD-130053-S0R)
Order Information
9MAPLKALMR-SI (Box packing)
