QBiX DIN Rail Systems
QBiX-Pro-GLKB5040HD-A1
概要・特長
DIN Rail industrial system with Intel® Pentium® Silver J5040 Processor
•System Size: 160W x 118D x 62.6H (mm)
•Intel® Pentium® Silver J5040 Processor
•Single Channel DDR4 2400 MHz
•4 x switchable COM Ports (RS-232/422/485)
•1 x GPIO Port (8 Bits)
•2 x GbE LAN Ports

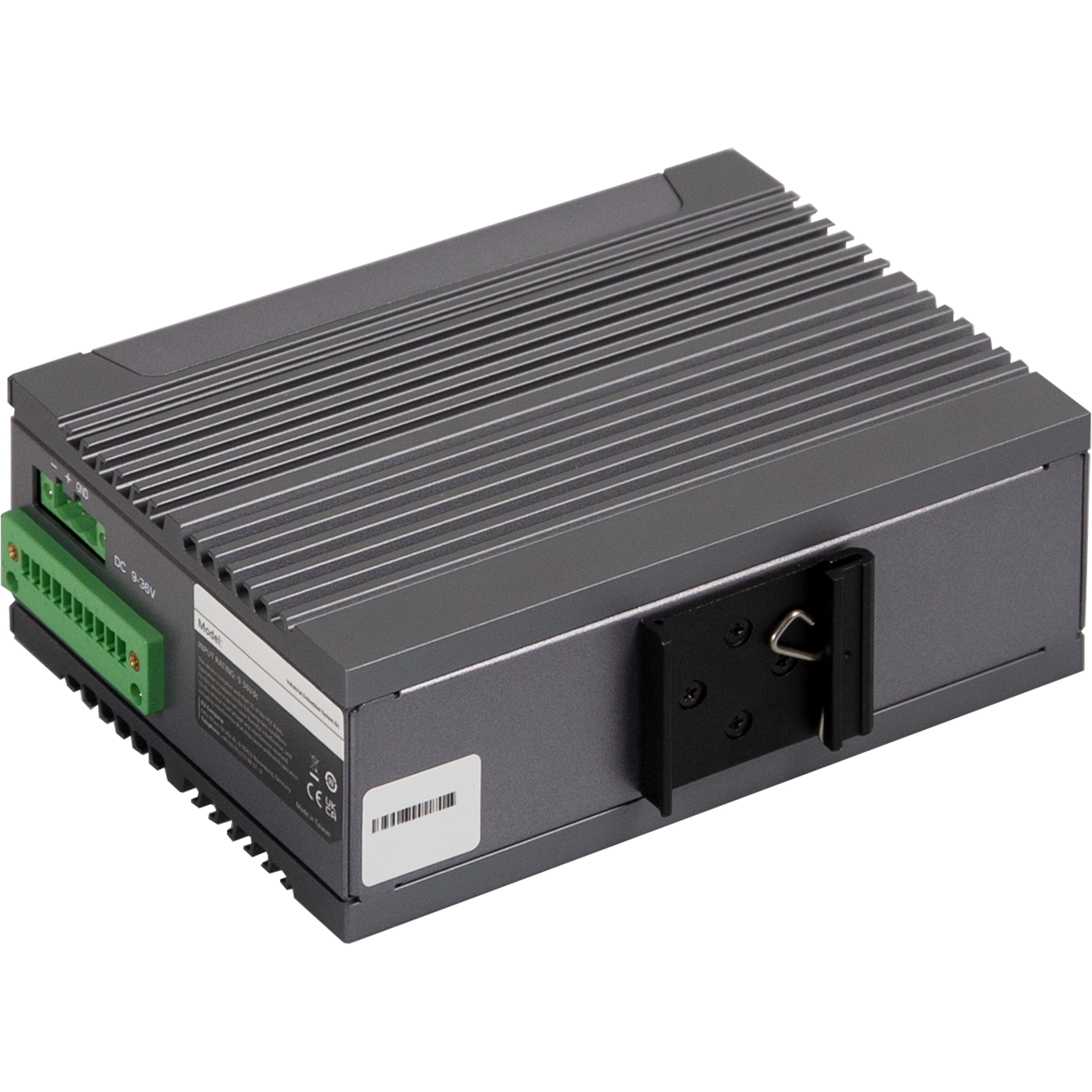

QBiX-Pro-GLKB5040HD-A1 is mainly designed for factory automation application with Intel® Pentium® Silver J5040 and DIN rail mounting design. DIN rail design helps users to deploy the device vertically or horizontally based on the layout of their operational environment. The two sides of aluminum extrusion enhance heat dissipation to avoid any damages from overheat. It is suitable for various environments with 9V~36V wide range power input and operating temperature of 0°C~50°C.
It's available with rich features of both HDMI & VGA output, good expandability with mini PCIe, M.2 M-key and M.2 E-key slot, dual LANs, 4 x USB 3.2 Gen 1, 1 x GPIO and 4 x switchable COM (RS-232/422/485) Ports to work with different peripherals of devices.
The system provides IEC 60068-2-64 vibration resistance of 5 Grms with SSD @5~500Hz, random, to meet industrial standard.
製品仕様
Dimension
160W x 118D x 62.6H(mm)
CPU
Intel® Pentium® Silver J5040 Processor
14nm, 4 cores, 4 threads, up to 3.2 GHz
TDP 10W
Memory
1 x DDR4 SO-DIMM socket, Max. Capacity 8 GB
Support Single Channel DDR4 2400 MHz memory modules
Ethernet
2 x GbE LAN Ports (Intel® I211AT)
Graphics Support
Integrated Graphics Processor-
Intel® UHD Graphics 605:
1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x VGA port, supporting a maximum resolution of 2048x1536 @60Hz
(2 independent display outputs)
Audio
Realtek® Audio codec
Storage
1 x 2.5" HDD/SSD (SATA 6Gb/s)
Expansion-Slots
1 x 2280 M.2 M-Key (SATA 6Gb/s)
1 x 2230 M.2 E-Key (WiFi/BT)
1 x Full-size Mini PCIe with SIM slot (PCIe x1 + USB2.0) -- support 3G/4G module
1 x Vertical USB 2.0

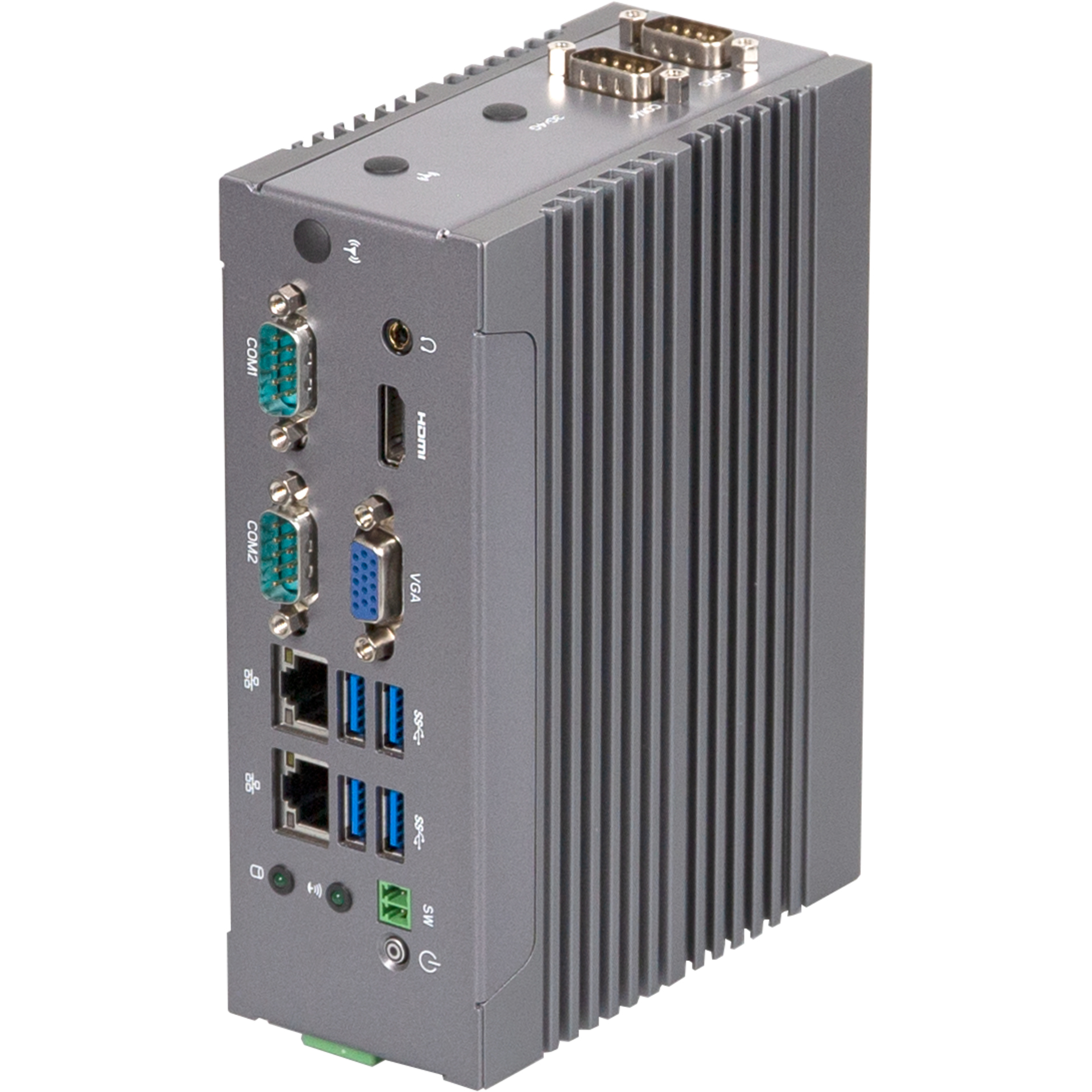

Front I/O
2 x RJ45 LAN Ports
4 x USB 3.2 Gen 1
1 x HDMI
1 x VGA
2 x COM Ports (RS-232/422/485 & RI/5V/12V)
1 x Power button with LED
1 x WiFi/HDD LED
1 x Remote control connector
1 x Headphone Jack
1 x External Antenna Hole (Optional)
Rear l/O

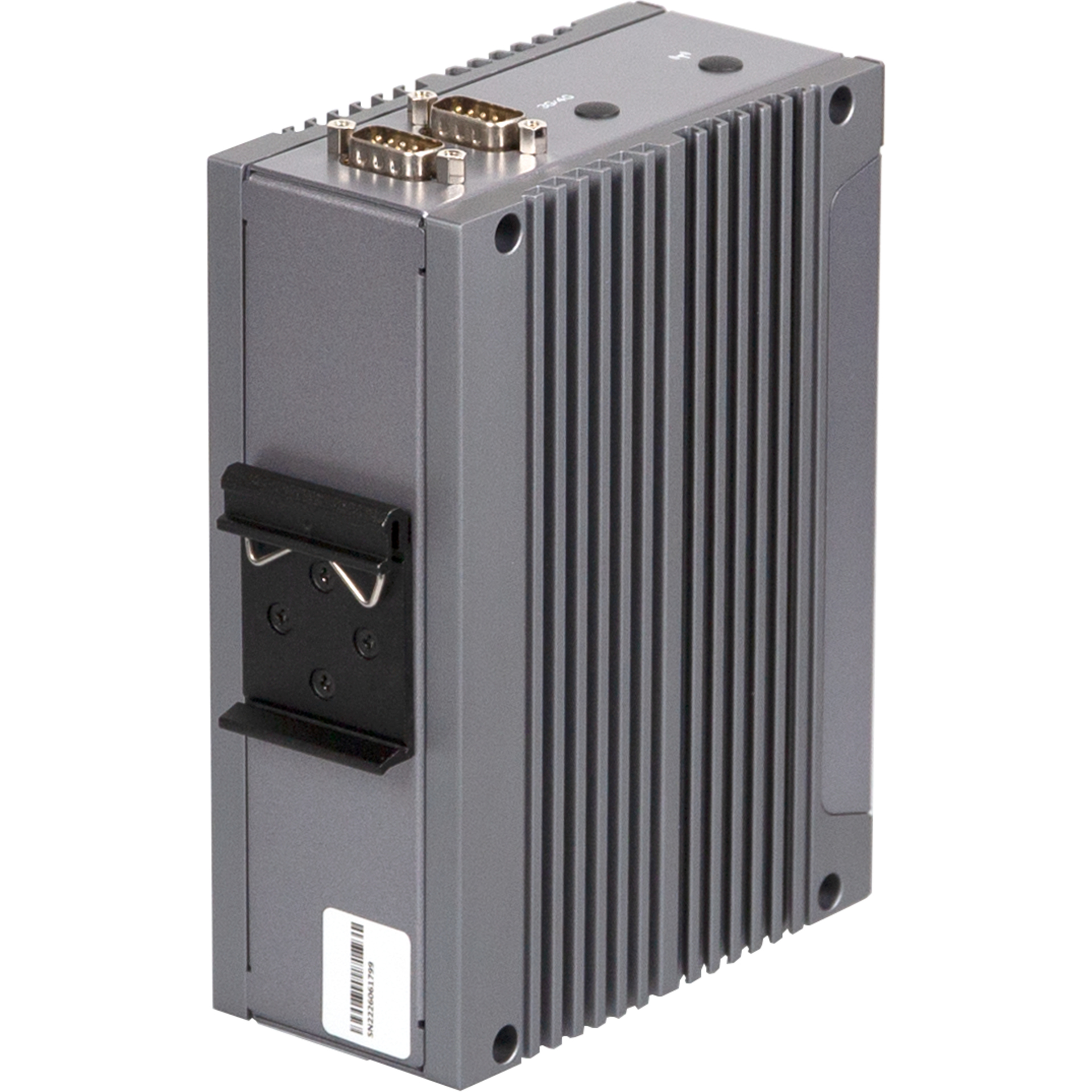

1 x Din Rail Mounting Support
Side I/O
1 x GPIO (8 bits)
1 x 3-pin Terminal Block
2 x COM Ports (RS-232/422/485)
2 x External Antenna Holes (Optional)
Power
+9V~36VDC (Full Range)
Operation Temperature
Operating temperature: 0°C to 50°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 0%-95% (non-condensing)
Use wide temperature range memory and storage
Vibration During Operation
Operation: IEC 60068-2-64, 3 Grms, random, 5 ~ 500 Hz, 1 hr / Per Axis, With SSD/M.2 2280
Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr / Per Axis
Shock During Operation
Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, With SSD
Packing Content
Carton size: 416 x 409 x 347 (mm)
Packing Capacity: 6pcs
Single Box size: 308 x 191 x 130 (mm)
Single Box weight: Approx. 1.8kg
Including:
Screw HDD M3x4L x 4 (P/N: 25984G-1C014-S00)
Terminal Blocks 1*3P x 1 (P/N: 25IO0-5ESDV0-D2R)
Terminal Blocks 1*2P x 1 (P/N: 25IO0-EC3500-D2R)
Terminal Blocks 1*10P x 1 (P/N: 25IO0-EC3810-D2R)
Mounting
DIN Rail
Wall mount (Optional)
Order Information
6BQP5040BMR-SI (Box packing)
Optional Kit
TPM 2.0 module P/N: 9CTM000NR-00
TPM Cable P/N: 25CRZ-100600-S9R
