ユーザーマニュアル
-
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード QBiX-EHLA6412-A1 user manual
V10 7.96 MB 2024-04-01 Download
manual
QBiX Systems

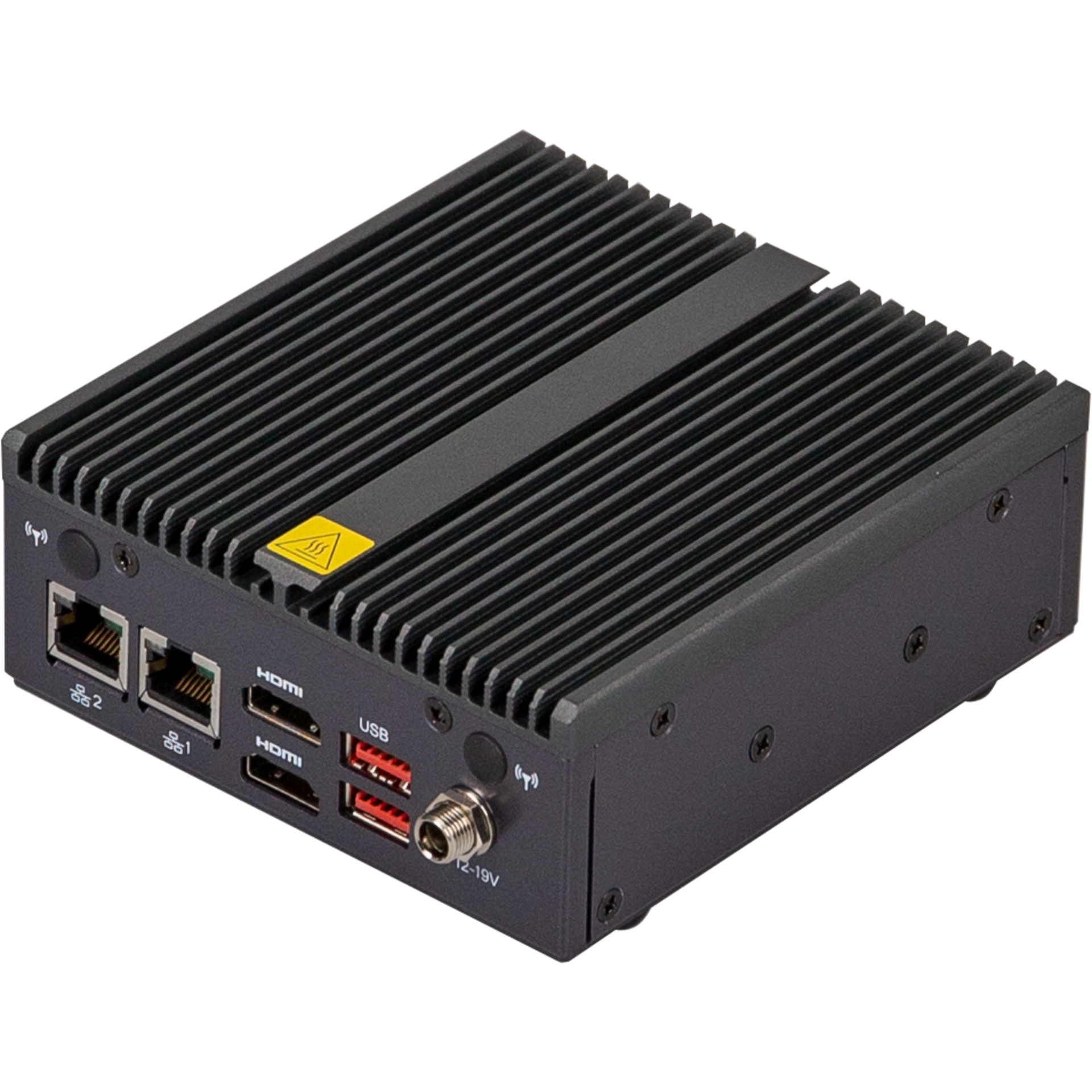

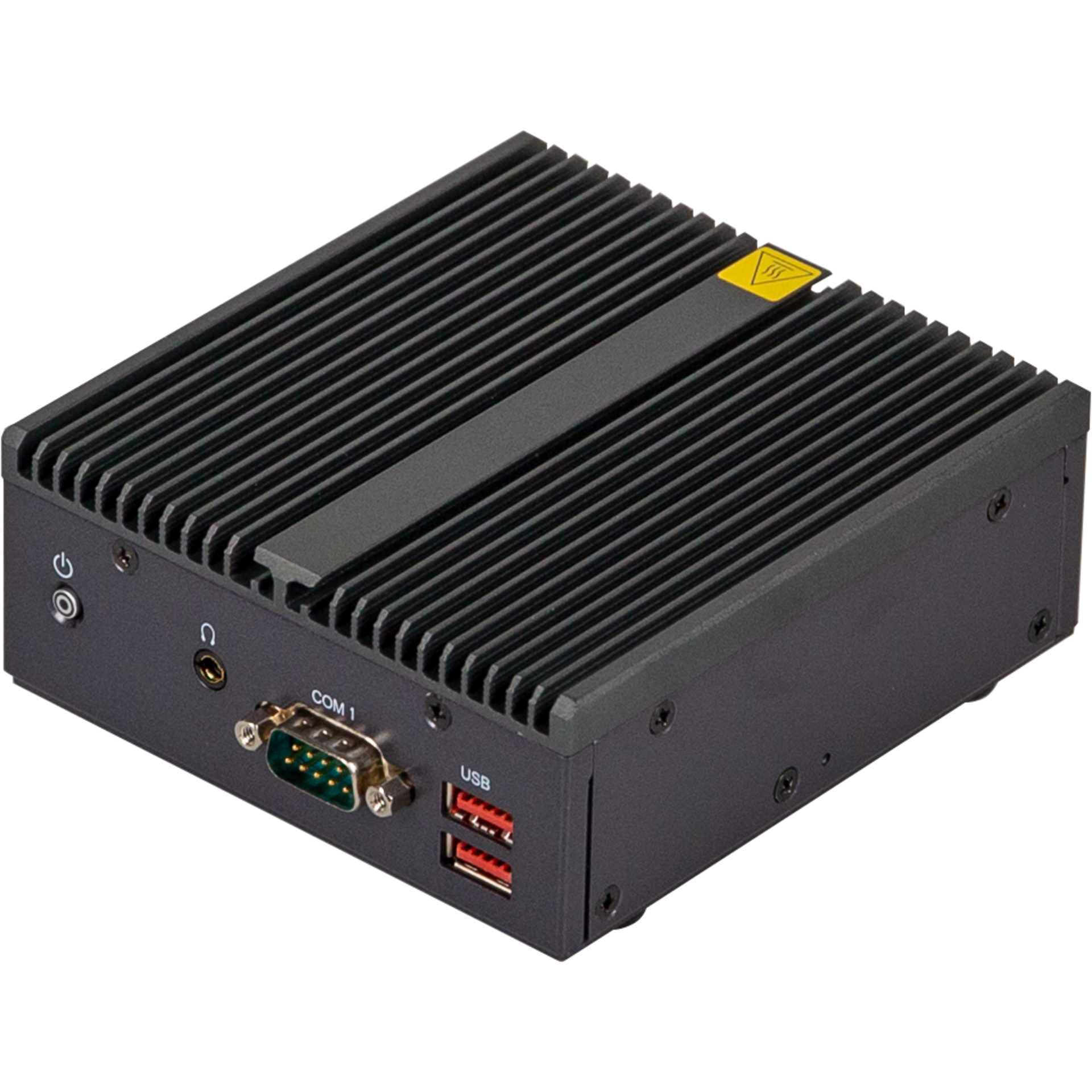

QBiX-EHLA6412-A1
概要・特長
Industrial system with Intel® Celeron® J6412 Processor/ Lockable DC Connector/ 2 x HDMI / 2 x LAN Ports/ 1 x Combo Audio Jack (Headphone & Headset)
• System Size : 118W x 109.4D x 44.4H (mm)
• Intel® Celeron® J6412 Processor
• 1 x COM Port (RS-232)
• Single Channel DDR4, 1 x SO-DIMM
• 2 x HDMI for Dual display
• 2 x GbE LAN Ports
製品仕様
Dimension
118W x 109.4D x 44.4H(mm)
CPU
Intel® Celeron® J6412 Processor
10nm, 4 cores, 4 threads, up to 2.60 GHz
TDP 10W
Memory
1 x DDR4 SO-DIMM socket, Max. Capacity 32 GB
Support Single Channel DDR4 3200 MHz memory modules
Ethernet
2 x GbE LAN Ports (Intel® I211AT)
Graphics Support
Integrated Graphics Processor - Intel® UHD Graphics for 10th Gen Intel® Processors :
2 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
(2 independent display outputs)
Audio
Realtek® Audio Codec
Expansion-Slots
1 x 2280 M.2 M-Key (PCIe x2, SATA 6Gb/s)
1 x 2230 M.2 E-Key (WiFi/BT)
Front I/O
2 x USB 3.2 Gen 2x1
1 x COM Port (RS-232)
1 x Combo Audio Jack (Headphone & Headset)
1 x Power button with LED
Rear l/O
2 x RJ45 LAN Ports
2 x USB 3.2 Gen 2x1
2 x HDMI
2 x External Antenna Holes (Optional)
1 x Screw Type DC Jack
Power
+12V~19VDC (Adapter 19V/65W)
Operation Temperature
Operating temperature: 0°C to 50°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to 85°C
Non-operating humidity: 0%-95% (non-condensing)
Use wide temperature range memory and storage
Vibration During Operation
Operation: IEC 60068-2-64, 3 Grms, random, 5 ~ 500 Hz, 1 hr / Per Axis, With SSD
Non-operation: IEC 60068-2-6, 2 G, Sine, 10 ~ 500 Hz, 1 Oct/min, 1 hr / Per Axis
Shock During Operation
Operation: IEC 60068-2-27, 50 G, half sine, 11 ms duration, With SSD
Packing Content
Carton size: 416 x 409 x 296 (mm)
Packing Capacity: 6pcs
Single Box size: 258 x 191 x 130 (mm)
Single Box weight: Approx. 1.7kg
Including:
Power Cord : Optional (by region)
PSU ADP 19V 65W 100-240VAC x 1 (P/N: 25EP1-100651-A3S)
VESA Bracket x 1 (P/N: 25HB1-TPL021-S8R)
VESA Screws x 1 (P/N: 25KSD-000001-S4R)
Order Information
6BQB6412AMR-SI (Box packing)
駆動システムを選択してください：
-
Intel® Serial IO
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード QBiX-EHLA6412-A1_Intel® Serial IO Driver
5.123.1.1023 0.373 MB 2024-04-01 Download -
VGA
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード QBiX-EHLA6412-A1_Graphic Driver
31.0.101.2121 499.1 MB 2024-04-01 Download -
Intel® Management Engine
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード QBiX-EHLA6412-A1_Intel® Management Engine Driver
2251.4.2.0 650.1 MB 2024-04-01 Download -
Audio
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード QBiX-EHLA6412-A1_Realtek Audio Driver
6.0.9279.1 48.1 MB 2024-04-01 Download -
LAN
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード QBiX-EHLA6412-A1_1G LAN Driver
12.18.12.1 704.7 MB 2024-04-01 Download -
Chipset
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード QBiX-EHLA6412-A1_Chipset Driver
10.1.25.5 3.8 MB 2024-04-01 Download
Drivers
-
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード QBiX-EHLA6412-A1 user manual
V10 7.96 MB 2024-04-01 Download
