QBi Pro (3.5" SBC)
QBiP-N97A
概要・特長

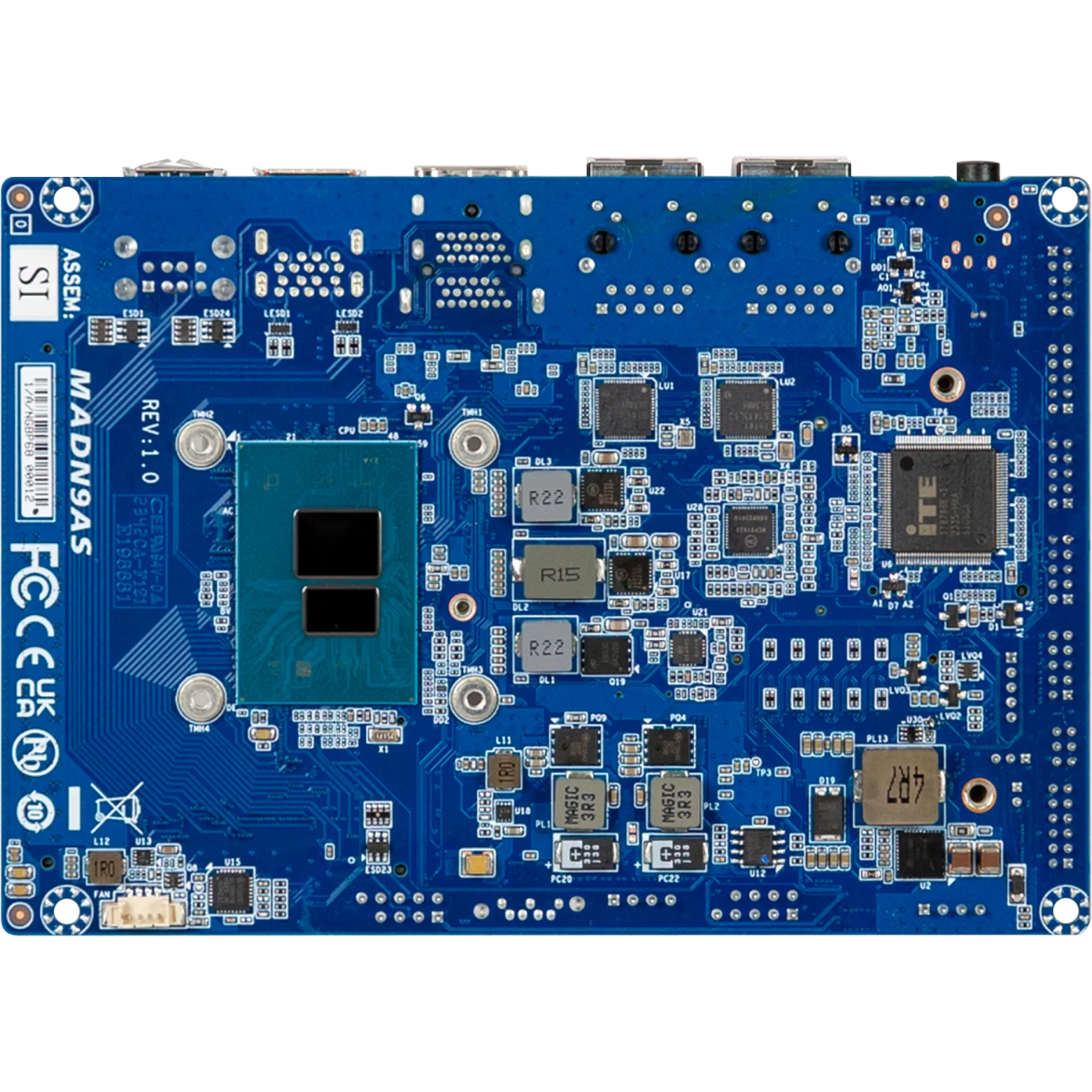

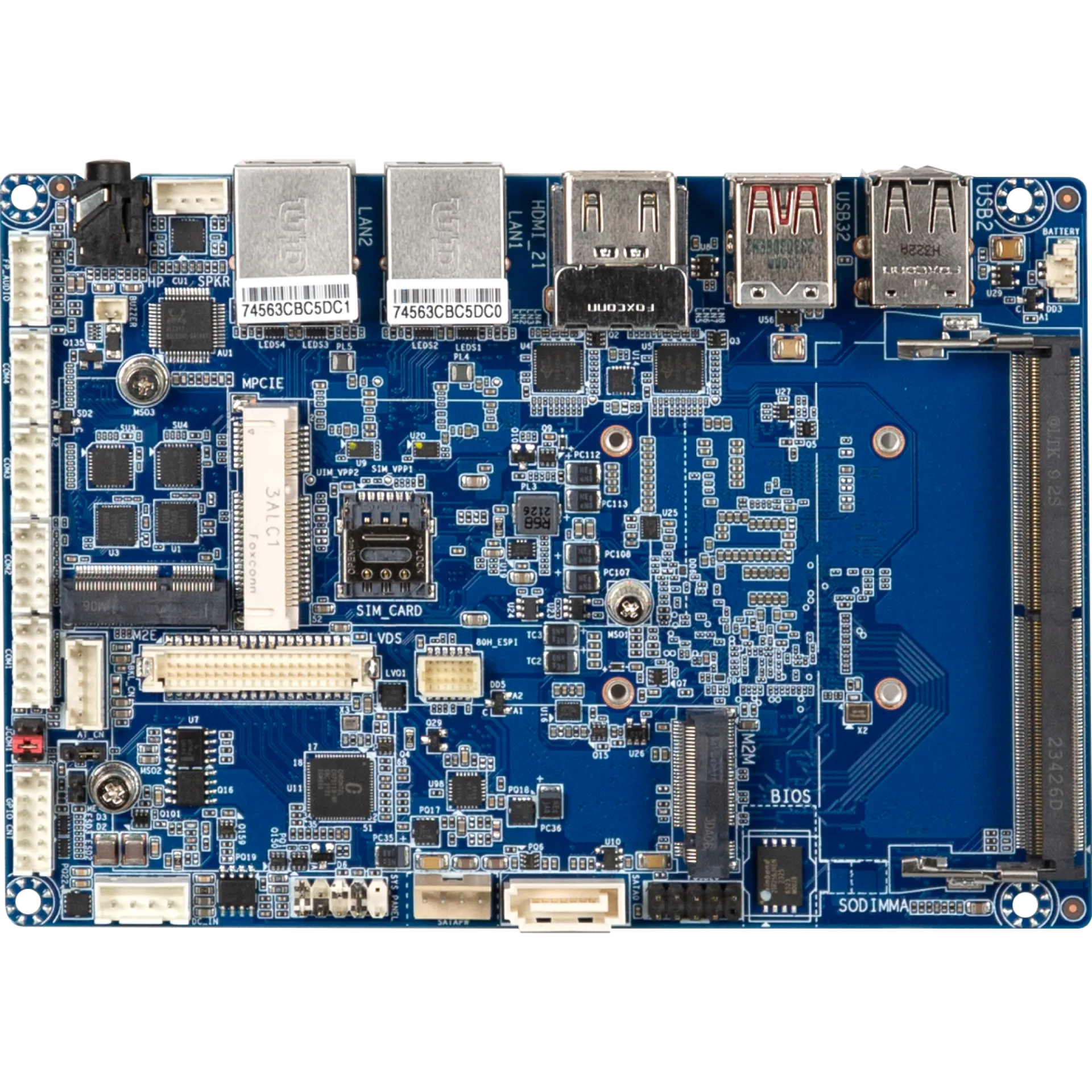

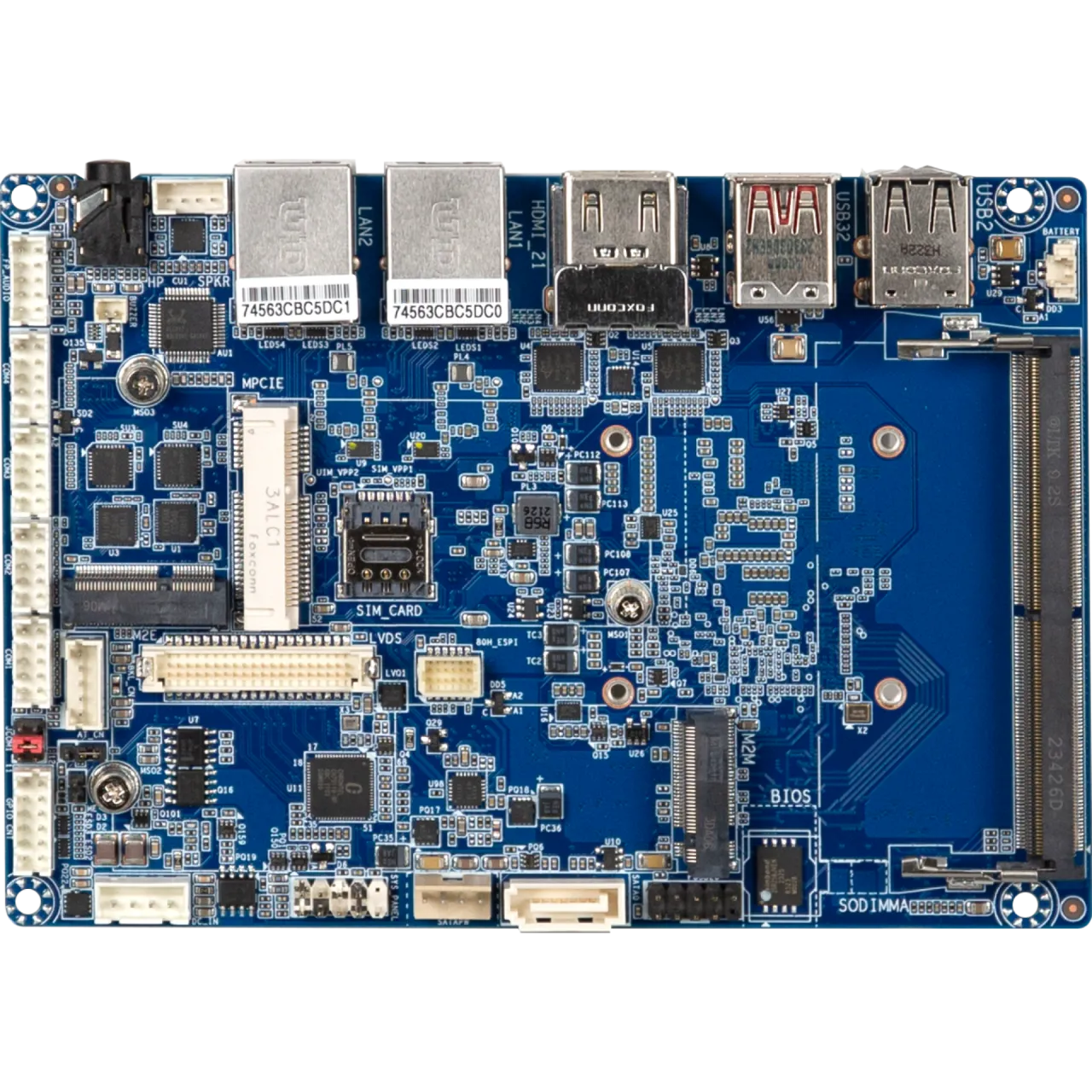

3.5" SubCompact Embedded Motherboard with Intel® Processor N97, Single Channel DDR5 memory, 4 x COM, 1 x SATA 6Gb/s, 2 x USB 3.2 Gen 2x1,
• 3.5" SBC
• Intel® Processor N97
• Single Channel DDR5, 1 x SO-DIMM
• 2 x 2.5GbE LAN Ports
• 1 x SATA 6Gb/s Port
• 1 x COM Port (RS-232/422/485 & RI/5V/12V)
• 1 x COM Port (RS-232/422/485)
• 2 x COM Ports (RS-232)
• TPM on board
製品仕様
Form Factor
3.5" SBC
146W x 101.7D(mm)
CPU
Intel Processor N97
Intel 7, 4 cores, up to 3.60 GHz
TDP 12W
Socket
1 x FCBGA1264
Memory
1 x DDR5 SO-DIMM socket, Max. Capacity 16 GB
Support Single Channel DDR5 4800 MHz memory modules
Ethernet
2 x 2.5GbE LAN Ports (Intel® I225V)
Video
Integrated Graphics Processor - Intel® UHD Graphics support:
2 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz
1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz
(3 independent display outputs)
Audio
Realtek® ALC897
Storage
1 x SATA 6Gb/s Port
Expansion Slots
1 x 2280 M.2 M-Key (PCIe x2)
1 x 2230 M.2 E-Key
1 x Full-size mini PCIe with SIM slot
Internal I/O
1 x 4-pin box power connector (DC in +12V~36VDC)
1 x SATA Power header
1 x CPU fan header
1 x Front panel header
1 x Front panel audio header
1 x 2W Speaker out header
2 x USB 2.0 headers
1 x COM header (RS-232/422/485 & RI/5V/12V)
1 x COM header (RS-232/422/485)
2 x COM headers (RS-232)
1 x Backlight Control header
1 x AT/ATX mode select jumper
1 x GPIO (8-bits) & SMBus header
1 x Buzzer header

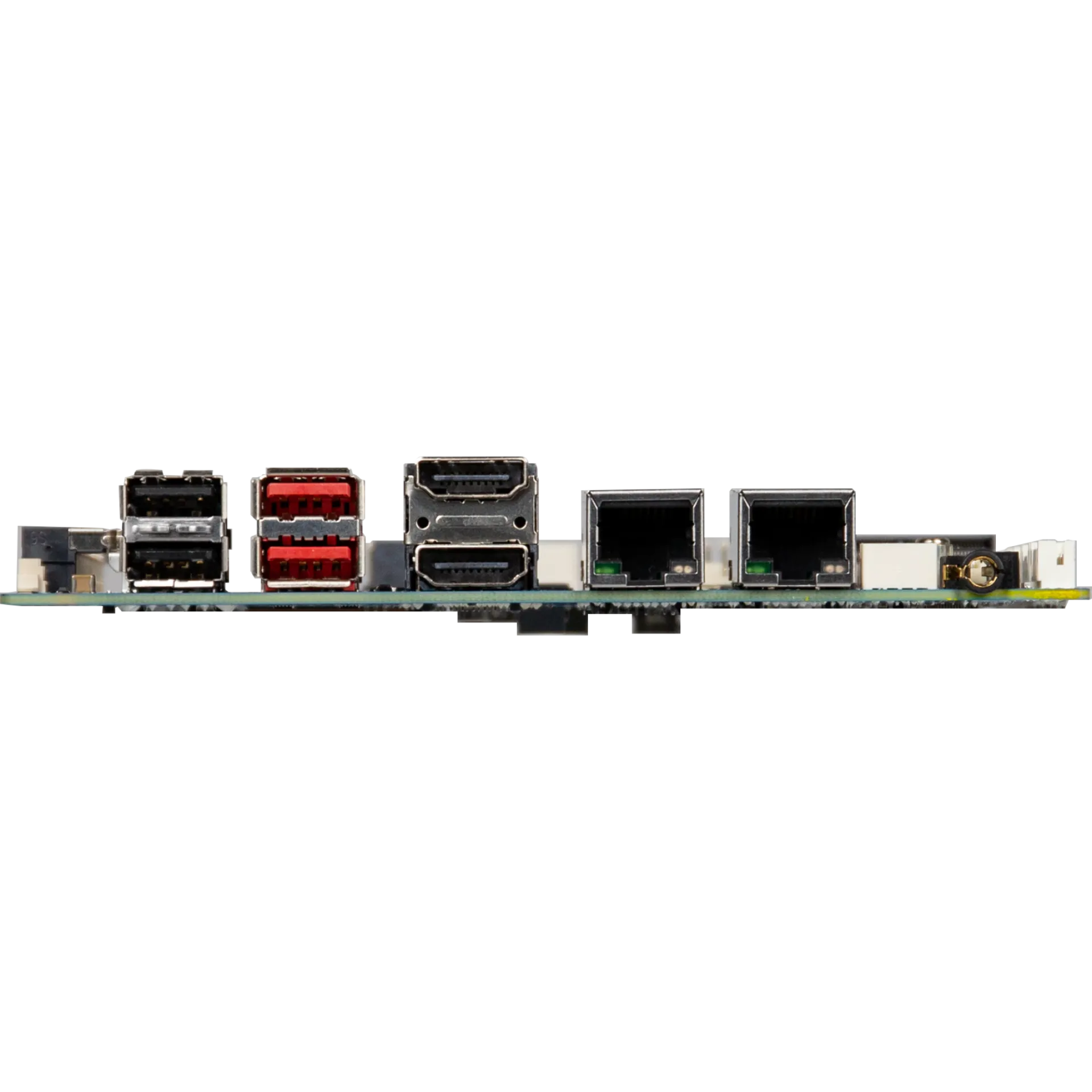

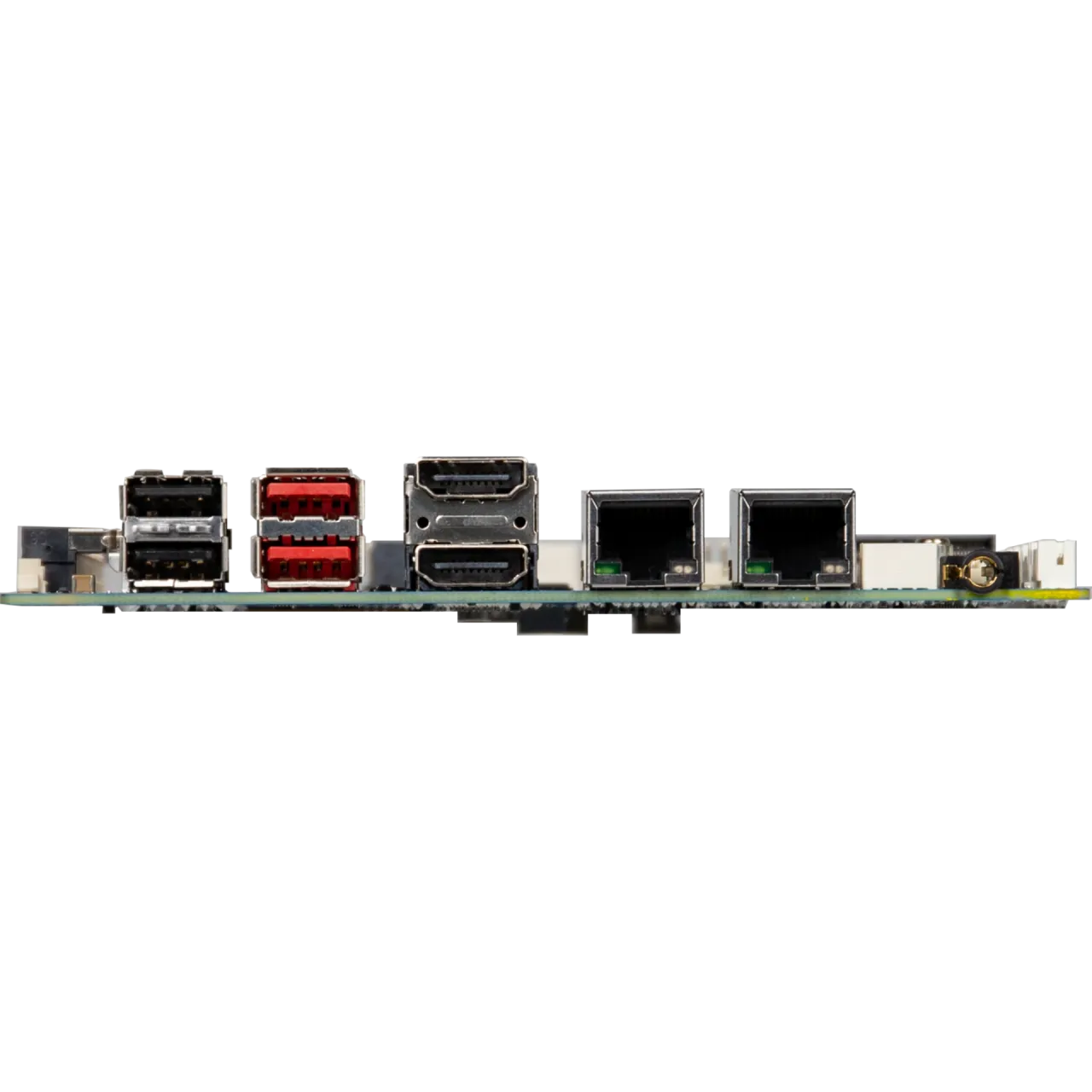

Rear l/O
1 x Headphone Jack
2 x HDMI
2 x RJ45 LAN Ports
2 x USB 3.2 Gen 2x1
2 x USB 2.0
TPM
Onboard TPM 2.0 security chip
INFINEON SLB9670VQ2.0
OS Compatibility
Windows 10/11 (x64)
Operating Properties
Operating temperature: 0°C to +60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to +85°C
Non-operating humidity: 0%-95% (non-condensing)
Packing Content
Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs
Single Box size: 221 x 178 x 65 (mm)
Including:
SATA power Cable x 1 (P/N: 25CRI-200B02-K1R)
Order Information
9MADN9ASMR-SI (Box Packing)
Optional Kit
Fanless sink P/N: 25ST1-12311I-A7R
Heat spreader P/N: 25ST1-113109-Y0R
Fansink P/N: 25ST4-123103-Y0R
