QBi (10x10 Motherboards)

QBi-1315EA

  • New

概要・特長

Embedded Compact Board with Intel® Core™ i3-1315UE Processor, Dual Channel DDR5 memory, 1 x COM, 6 x USB, TPM on board



• Embedded IPC Motherboard
• Intel® Core™ i3-1315UE Processor
• Dual Channel DDR5, 2 x SO-DIMMs
• 1 x 2.5GbE LAN Port

• 1 x GbE LAN Port
• Ultra-Fast M.2 with PCIe Gen4 x4 Interface

• 2 x HDMI Ports

• 1 x COM Port (RS-232/422/485)

SHARE
fb_share
linkedin_share

製品仕様

Form Factor

Embedded Compact Board
105W x 110D (mm)

CPU

Intel® Core™ i3-1315UE Processor
Intel® 7, 6 cores, 2P+4E, 8 threads, up to 4.5 GHz
TDP 15W

Socket

1 x FCBGA1744

Memory

2 x DDR5 SO-DIMM sockets, Max. Capacity 64 GB
Support Dual Channel DDR5 5200 MHz memory modules

Ethernet

1 x 2.5 GbE LAN Port (Intel® I226V)
1 x GbE LAN Port (Realtek® RTL8111H)

Video

Integrated Graphics Processor - Intel® UHD Graphics for 13th Gen Intel® Processors:
2 x HDMI 2.0 ports, supporting a maximum resolution of 4096x2160 @60Hz
1 x DP 1.4 through USB Type C (DP Alt. mode), supporting a maximum resolution of 7680x4320 @30Hz, requires designated graphic driver

(3 independent display outputs)

Audio

Realtek® ALC269

Storage

1 x SATA 6Gb/s Port

RAID

RAID 0/1

Expansion Slots

1 x 2280 M.2 M-Key (PCIe Gen 4x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key

Internal I/O

1 x 2-pin power connector
1 x SATA Power header
1 x CPU fan header
1 x Front panel header
1 x USB 2.0 header

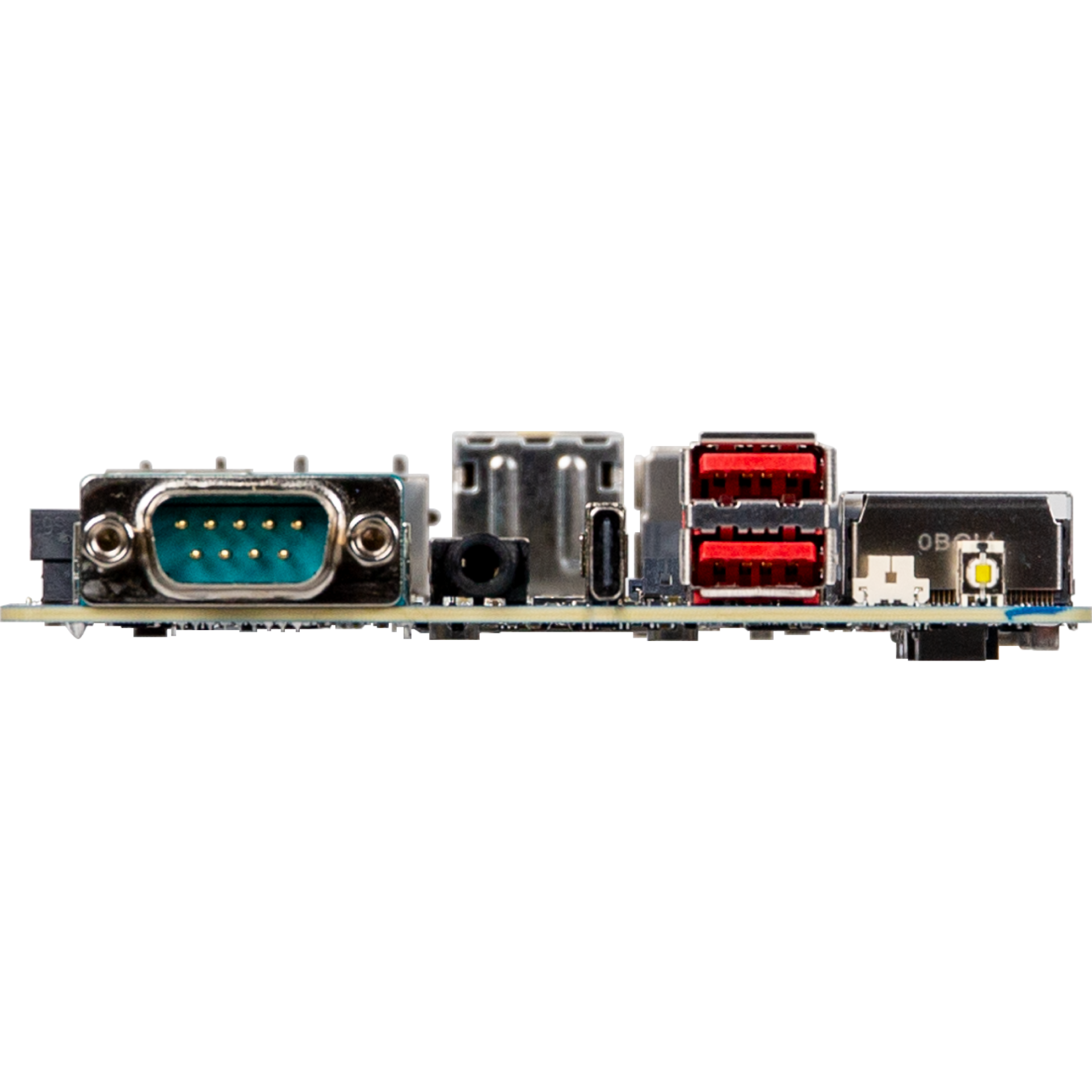

Front I/O

2 x USB 3.2 Gen 2x1
1 x USB 3.2 Type C Gen 2x1 (with DP Alt. mode)
1 x Power button with LED
1 x COM Port (RS-232/422/485)
1 x Combo audio jack (Headphone & Headset)

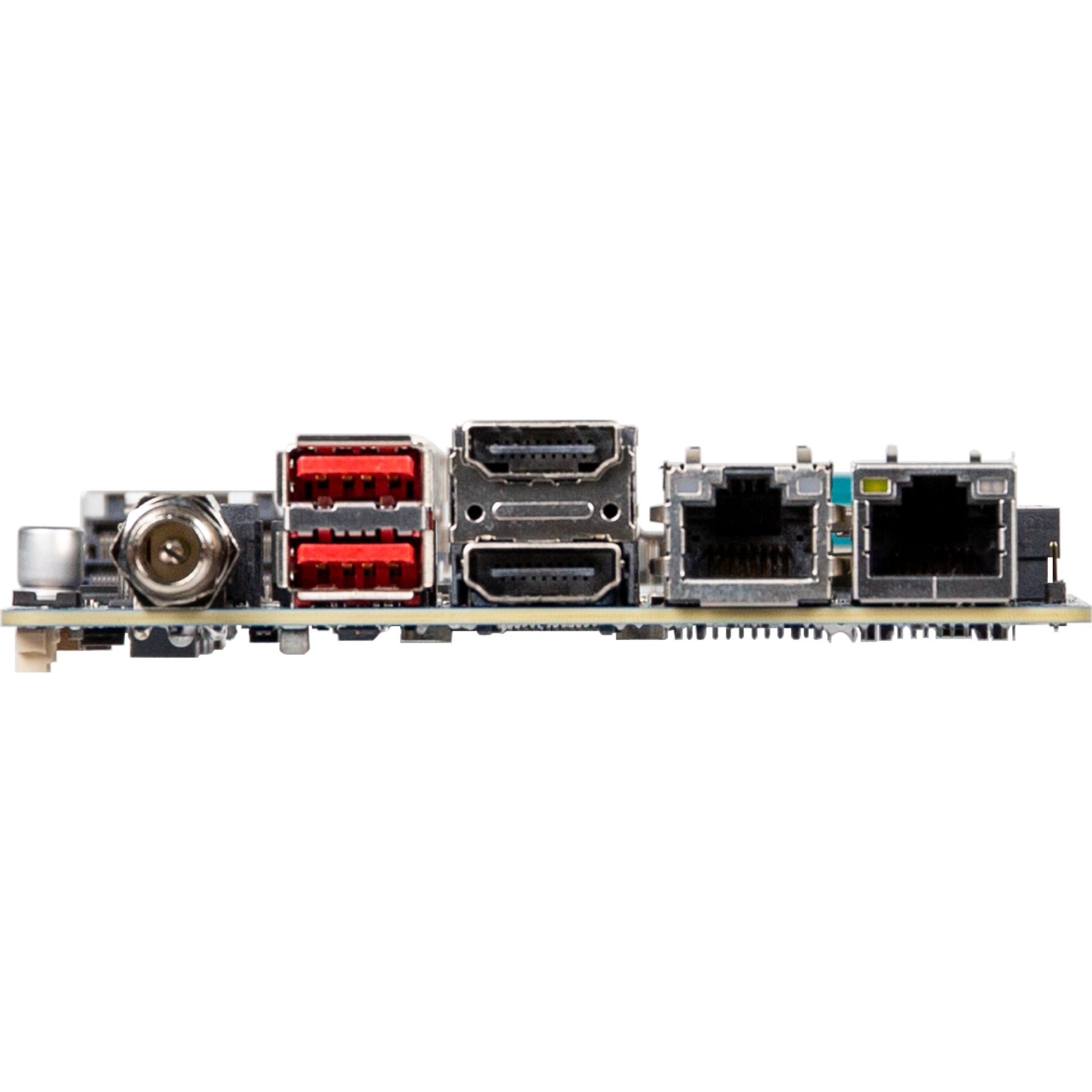

Rear l/O

2 x RJ45 LAN Ports
2 x USB 3.2 Gen 2x1
2 x HDMI
1 x Screw type DC Jack (+12V~24VDC)

TPM

Onboard TPM 2.0 security chip
INFINEON SLB9672VU2.0

OS Compatibility

Windows 10/11 (x64)

Operating Properties

Operating temperature: 0°C to +60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to +85°C
Non-operating humidity: 0%-95% (non-condensing)

Packing Content

Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs

Single Box size: 221 x 178 x 65 (mm)

Including:
SATA power cable 150mm x 1 (P/N: 25CRI-150621-K1R)

Order Information

9MRLU3AHMR-SI (Box packing)

Optional Kit

Fansink P/N: 25ST4-113104-A7R
Heat spreader P/N: 25ST1-713000-Y0R
