QBi (10x10 Motherboards)

QBi-1135G7A

概要・特長

Embedded Compact Board with Intel® Core™ i5-1135G7 Processor, Dual Channel DDR4 memory, 1 x COM, 5 x USB, 2 x HDMI



• Embedded IPC Motherboard
• Intel® Core™ i5-1135G7 Processor
• Dual Channel DDR4, 2 x SO-DIMMs
• 2 x GbE LAN Ports
• Ultra-Fast M.2 with PCIe Gen3 x4 interface
• 2 x HDMI Ports
• 1 x COM Port (RS-232/422/485)

SHARE
fb_share
linkedin_share

製品仕様

Form Factor

Embedded Compact Board
105W x 110D(mm)

CPU

Intel® Core™ i5-1135G7 Processor
10nm SuperFin, 4 cores, 8 threads, up to 4.2 GHz
TDP 28W

Socket

1 x FCBGA1449

Memory

2 x DDR4 SO-DIMM sockets, Max. Capacity 64 GB
Support Dual Channel DDR4 3200 MHz memory modules

Ethernet

2 x GbE LAN Ports (Intel® I219V and Realtek® RTL8118-CG)

Video

Integrated Graphics Processor - Intel® Iris® Xᵉ Graphics:
2 x HDMI 2.0 ports, supporting a maximum resolution of 4096x2160 @60Hz

(2 independent display outputs)

Audio

Realtek® Audio Codec

Expansion Slots

1 x 2280 M.2 M-Key (PCIe x4, SATA 6Gb/s)
1 x 2230 M.2 E-Key

Internal I/O

1 x 2-pin power connector
1 x CPU fan header
1 x Front panel header
1 x Front panel audio header
1 x USB 2.0 header

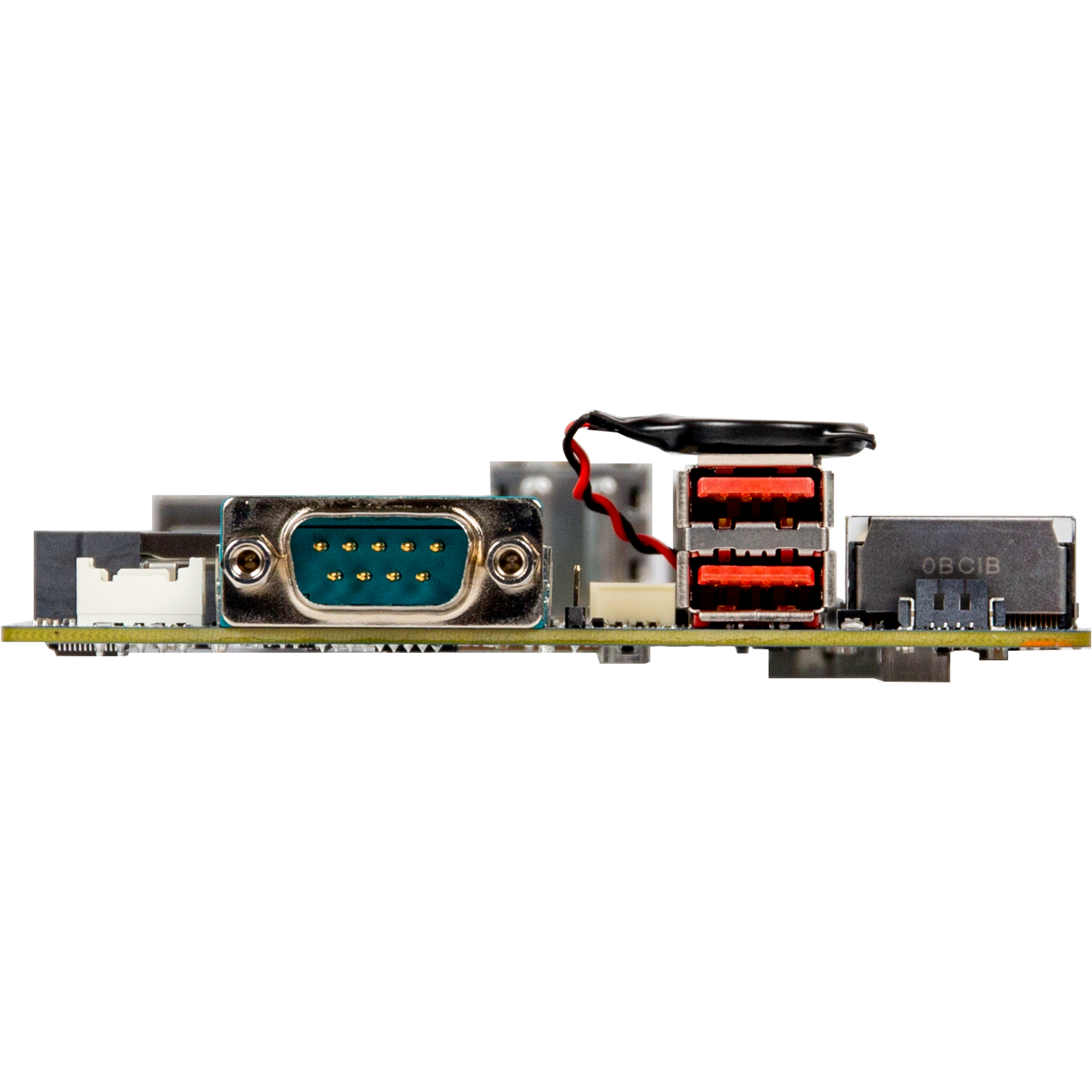

Front I/O

2 x USB 3.2 Gen 2x1
1 x Power button
1 x COM Port (RS-232/422/485)

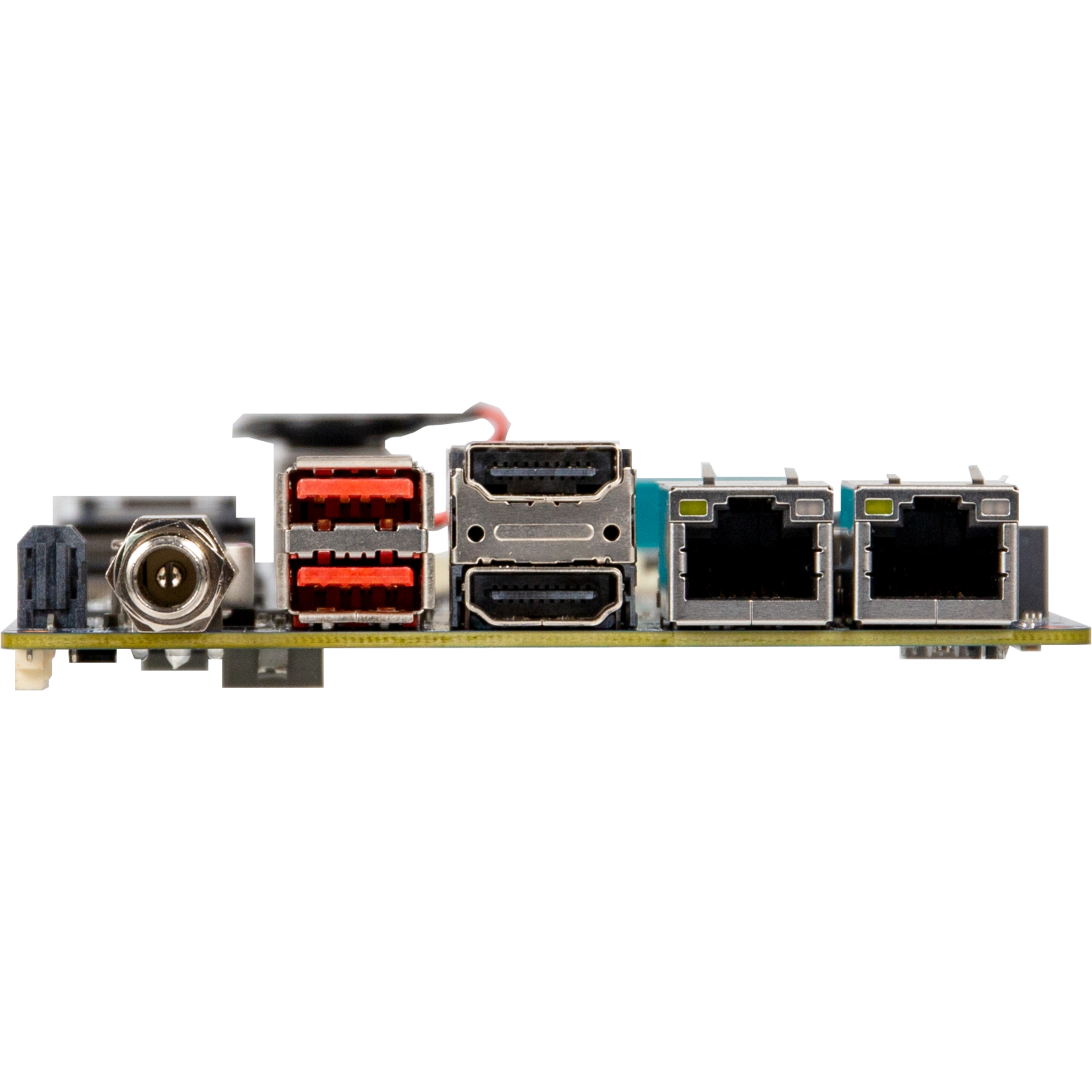

Rear l/O

2 x HDMI
2 x RJ45 LAN Ports
2 x USB 3.2 Gen 2x1
1 x Screw Type DC Jack (+9V~48VDC)

TPM

1 x TPM header

OS Compatibility

Windows 10/11 (x64)

Operating Properties

Operating temperature: 0°C to +60°C
Operating humidity: 0-90% (non-condensing)
Non-operating temperature: -40°C to +85°C
Non-operating humidity: 0%-95% (non-condensing)

Packing Content

Carton size: 465 x 351 x 217 (mm)
Packing Capacity: 10pcs

Single Box size: 221 x 178 x 65 (mm)
Single Box weight: Approx. 0.5kg

Order Information

9MTGU5AHMR-SI (Box packing)

Optional Kit

Fansink P/N: 25ST4-113101-A7R
Heat spreader P/N: 25ST5-111500-Y0R
TPM 2.0 module P/N: 9CTM010NR-00
TPM Cable P/N: 25CRZ-100600-S9R

技術サポート

すべてのデータ
駆動システムを選択してください:

    Drivers

  • Intel® Serial IO

    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    QBi-1165G7A/1135G7A/1115G4EA Intel® Serial IO Driver
    30.100.2129.8 1.9 MB 2024-04-01 Download
  • VGA

    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    QBi-1165G7A/1135G7A/1115G4EA Graphic Driver
    31.0.101.4502 583.6 MB 2024-03-31 Download
  • Intel® Management Engine

    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    QBi-1165G7A/1135G7A/1115G4EA Intel® Management Engine Driver
    2108.100.0.1053 297.3 MB 2024-03-31 Download
  • Thunderbolt

    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    QBi-1165G7A/1135G7A/1115G4EA Intel® Thunderbolt Driver
    1.41.1134.0 31.2 MB 2024-04-01 Download
  • Audio

    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    QBi-1165G7A/1135G7A/1115G4EA Realtek Audio Driver
    6.0.9225.1 46.1 MB 2024-04-01 Download
  • LAN

    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    QBi-1165G7A/1135G7A/1115G4EA 1G LAN Driver for I219V
    12.19.1.37 687.4 MB 2024-03-31 Download
    QBi-1165G7A/1135G7A/1115G4EA 1G LAN Driver for RTL81118-CG Win10
    10.56.119.2022 4.8 MB 2024-03-31 Download
    QBi-1165G7A/1135G7A/1115G4EA 1G LAN Driver for RTL81118-CG Win11
    1168.7.318.2022 4.7 MB 2024-03-31 Download
  • Chipset

    ファイル名 バージョン ファイルサイズ 更新日 ダウンロード
    QBi-1165G7A/1135G7A/1115G4EA Chipset Driver
    10.1.43.4 2.6 MB 2024-03-31 Download
