ユーザーマニュアル
-
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A user manualV11 3.9 MB 2024-12-31 Download
manual
製品仕様
Form Factor
PICO ITX 100W x 72D (mm)
CPU
Intel® Processor N97 Intel® 7, 4 cores, up to 3.60 GHz TDP 12W
Socket
FCBGA1264
Memory
1 x DDR5 SO-DIMM socket, Max. Capacity 16 GB Support Single Channel DDR5 4800 MHz memory module
Ethernet
2 x GbE LAN Ports (Realtek® RTL8111H)
Video
Integrated Graphics Processor - Intel® UHD Graphics support: 1 x HDMI 2.0 port, supporting a maximum resolution of 4096x2160 @60Hz 1 x LVDS port, supporting a maximum resolution of 1920x1200 @60Hz (2 independent display outputs)
Expansion Slots
1 x 2280 M.2 M-Key (PCIe Gen 3x2)
1 x 2230 M.2 E-Key (PCIe x1, USB 2.0)
Internal I/O
1 x 4-pin box power connector (+12VDC)
1 x Front panel header
1 x COM header (RS-232/422/485)
2 x USB 2.0 headers
1 x GPIO (4-bits) header
1 x Backlight Control header

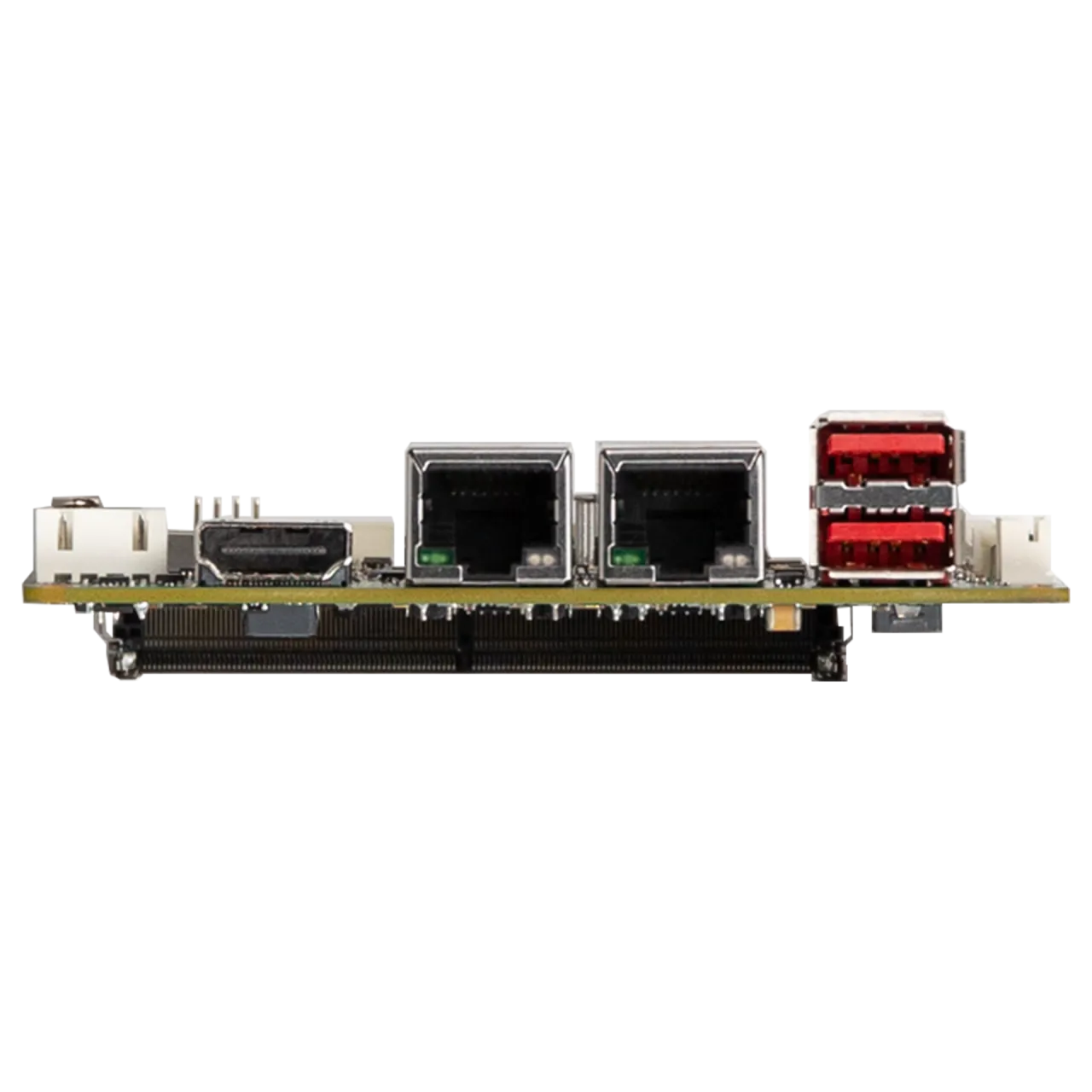

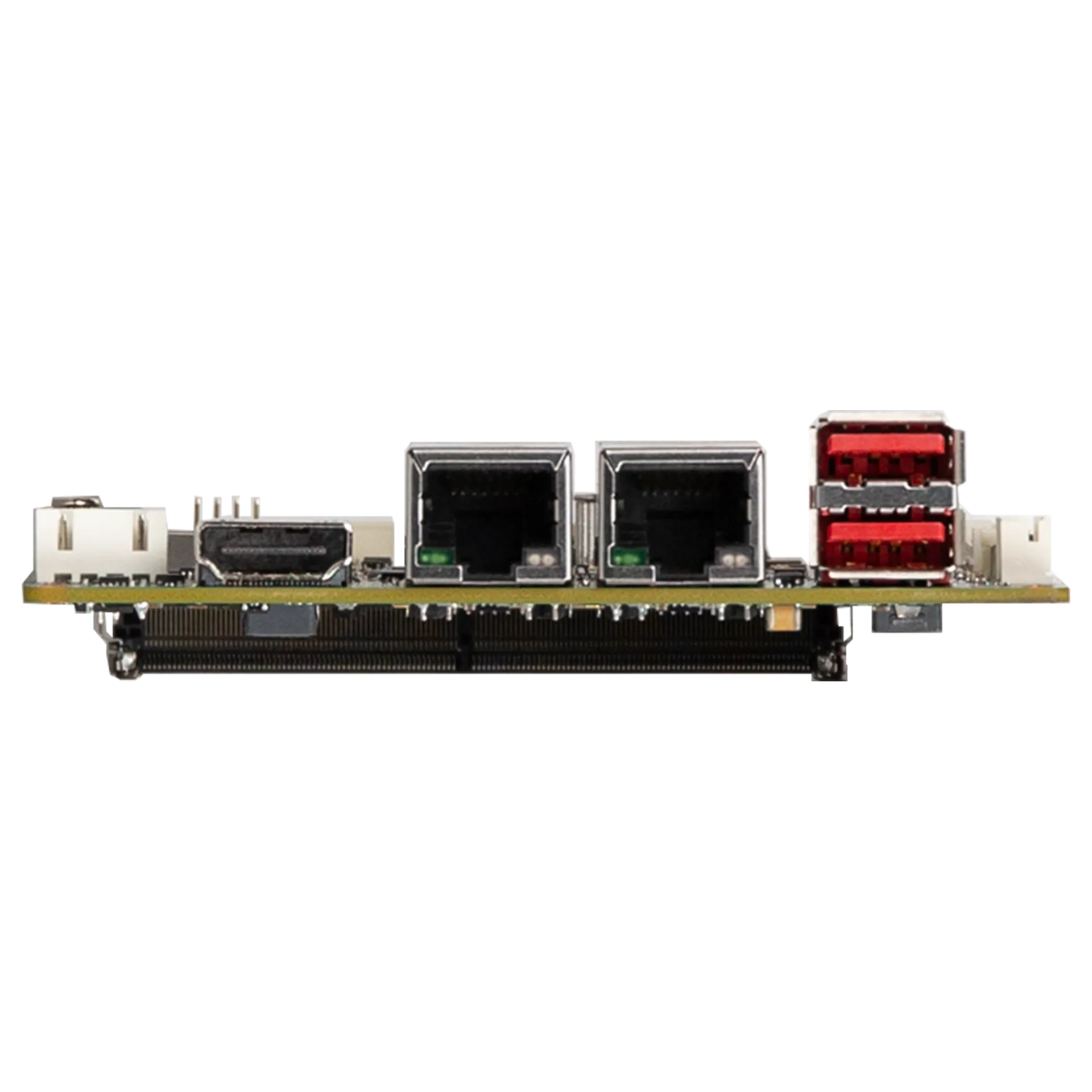

Rear l/O
2 x USB 3.2 Gen 2x1 2 x RJ45 LAN Ports 1 x HDMI
TPM
Onboard TPM 2.0 security chip INFINEON SLB9670VQ2.0
Operating Properties
Operating temperature: 0°C to 60°C Operating humidity: 0-90% (non-condensing) Non-operating temperature: -40°C to 85°C Non-operating humidity: 0%-95% (non-condensing)
Packing Content
Carton size: 384 x 251 x 211 (mm)
Packing Capacity: 20pcs
Single Box size: 168 x 112 x 34 (mm)
Order Information
9MADN9AJMR-SI (Box packing)
Optional Kit
Fanless sink P/N: 25ST1-1231ZD-Z1R
WiFi module Heatsink P/N: 25ST1-1531Z2-S7R
M.2 SSD Heatsink P/N: 25ST1-1231ZE-S7R
駆動システムを選択してください：
-
For Serial port patch
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A_For Serial port patchv3.2.6.8MS 1.7 MB 2024-12-31 Download -
Intel® Serial IO
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A_Intel® Serial IO Driver30.100.2229.4 2.2 MB 2024-12-31 Download -
VGA
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A_Graphic Driver31.0.101.5081 686.3 MB 2024-12-31 Download -
Intel® Management Engine
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A_Intel® Management Engine Driver2336.5.2.0 311.4 MB 2024-12-31 Download -
Intel® SST
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A_Intel® SST Driver10.29.0.9677 113.2 MB 2024-12-31 Download -
LAN
-
Chipset
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A_Chipset Driver10.1.50.8 3.1 MB 2024-12-31 Download
Drivers
-
M.2 2280 module
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A M.2 2280 module list0.25 MB 2024-12-31 Download -
Memory
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A Memory list0.22 MB 2024-12-31 Download
Support list
-
ファイル名 バージョン ファイルサイズ 更新日 ダウンロード PICO-N97A user manualV11 3.9 MB 2024-12-31 Download
manual
